YHF型液壓換向閥
- 產品介紹
- 使用說明
- 技術參數
- 訂貨說明

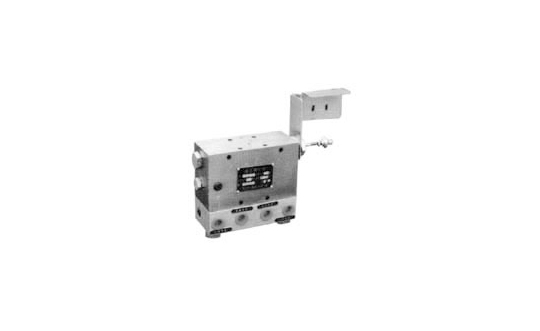

產品簡介
YHF-L1和YI-IF-L2液壓換向閥，是一種利用齒輪、齒條加彈簧連桿機構實現液壓自動換向的一種油路換向機構；YHF-L1液壓換向閥可與流量大于350ml/min的電動潤滑泵配套組成雙線環式潤滑設備系統，YHF-L2液壓換向閥只能與DRB-L60和DRB-L195型電動潤滑泵配套使用。

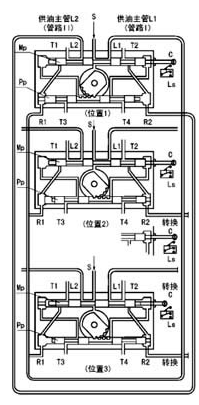

右圖是液壓換向閥的工作原理示意圖。圖中T1～4口匯到同一個出口接貯油器。
位置1泵輸出的潤滑脂，從進油口S經主滑閥MP構成的通路被送向供油主管L1（管路Ⅰ），并且經先導滑閥Pp構成的通路加壓力于主滑閥的左端。 供油主管L2經T1口向貯油器開放。
供油主管L1的末端與回油口R1連接，當末端的壓力超過設定壓力，則把先導滑閥推向右側。
位置2先導滑閥Pp移動到右側，主滑閥Mp的左腔經T3口向貯油器開放，泵輸出的潤滑脂加壓于主滑閥的右端，將其推向左側，與主滑閥連接的指示桿上的觸頭撞擊行程開關LS，向電控柜發出信號使泵停止。
位置3主滑閥Mp移動到左側，完成換向動作，泵再次工作輸出的潤滑脂經主滑閥構成的通路被送向供油主管L2（管路Ⅱ），供油主管L1經T2口向貯油器開放。

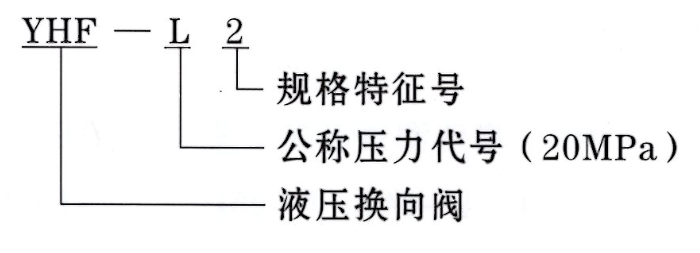

型號說明
使用說明
YHF-L1型閥與流量585mL/min的泵相配，安裝于底板上。YHF-L2型閥與流量60和195mL/min的泵相配，安裝于泵體上。
YHF-L1型閥調整螺絲右旋設定壓力調高，左旋調低。YHF-L2型閥右旋設定壓力調低，左旋調高。
從泵體上拆卸YHL-L2型閥和拆卸YHF-L1型閥的蓋子時，應先將調整螺絲完全松開。
使用說明
l、使用時必須確認壓力油必須與閥的P口相接，閥的回油口rr必須直接且暢通卸荷回油箱。
2、YHF-L1調整螺桿右旋換向壓力升高，左旋換向壓力降低；YHF-L2調整螺桿右旋換向壓力降低，左旋換向壓力升高。
3、A出口返回至閥必須與Al聯接，B出口返回至閥必須與Bl聯接。
4、YHF-L1閥回油口T的實際背壓建議在2MPa以下使用。
技術參數
型號 | 公稱壓力Mpa | 壓力調整范圍Mpa | 損失量 | 適用介質 | 重量kg | |
標準型號 | 原型號 | |||||
YHF-L1 | RV-3 | 20 | 3-6 | 17 | 針入度295~ 385( 25℃． 150g) l/lOmm的潤滑脂 ( NLGIO#～2#) | 46.5 |
YHF-L2 | RV-4U | 2.7 | 7 | |||
使用介質為錐入度265～385（25℃，150g）1/10mm的潤滑脂。

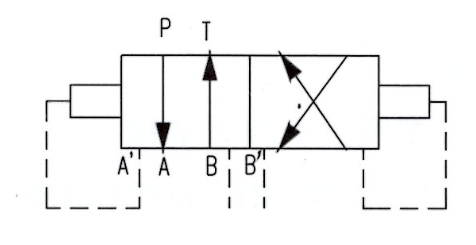

圖形符號

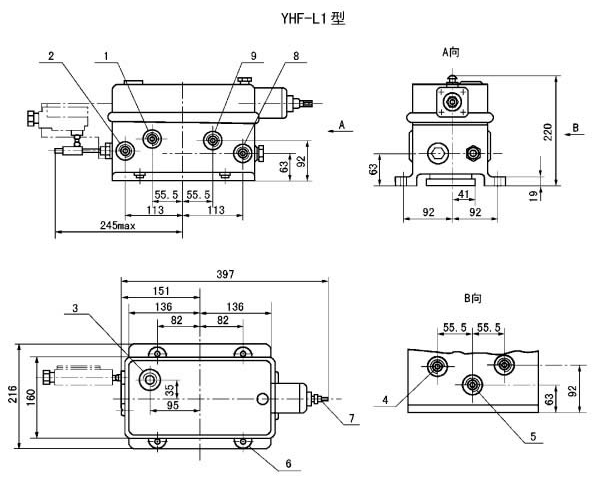

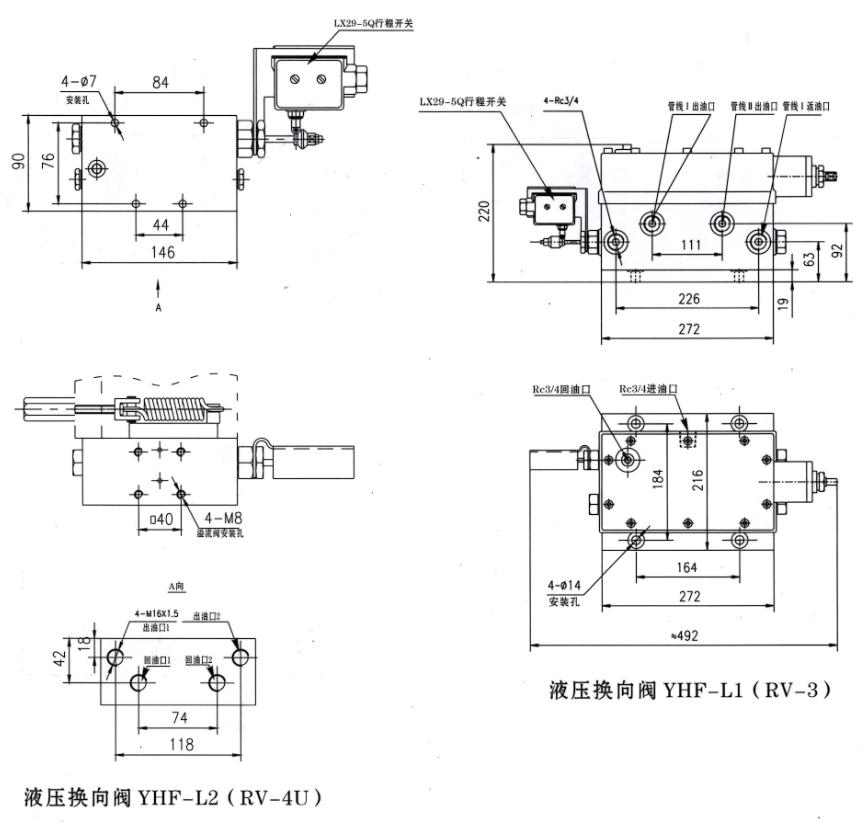

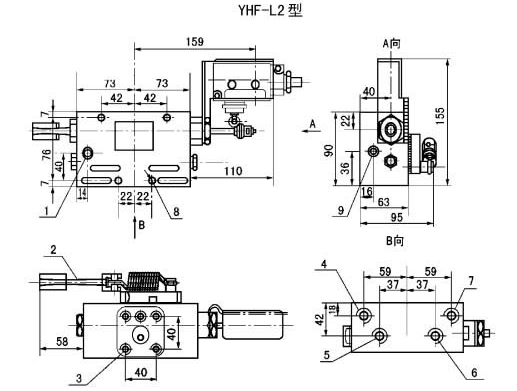

外形尺寸
訂貨說明：
YI-IF-L1型液壓換向閥常規與DRB-L585H型（U-5AL）電動潤滑泵配套使用；YHF-L2型液壓換向閥只能與DRB-L601-I和DRB-L195H型（U-25AL，U-4AL，U-25DL，U-4DL）電動潤滑泵配套使用，訂貨時必須確認原泵規格型號。
