第五部分　　智能集中潤滑系統管路配置

智能集中潤滑系統在75噸行車上的安裝布置。智能主要由控制系統、油站、電磁給油器等部分構成。1.控制系統：是潤滑系統的指揮中間，控制高壓潤滑泵即油站的啟停，電磁給油器的運行，現場信息收集，以及對每個潤滑點的潤滑狀態監控，時間與供油量的顯示和調節。

其相應的聲光報警系統還可以做到遇到故障及時報警。2.油站：是潤滑系統的心臟設備，將潤滑脂輸送到管路，通過管路及電磁給油器， 輸送到每個潤滑點。3.電磁給油器：是潤滑系統的執行機構，執行主控系統的指令，控制油閥開啟、關閉，實時控制潤滑點的供油。

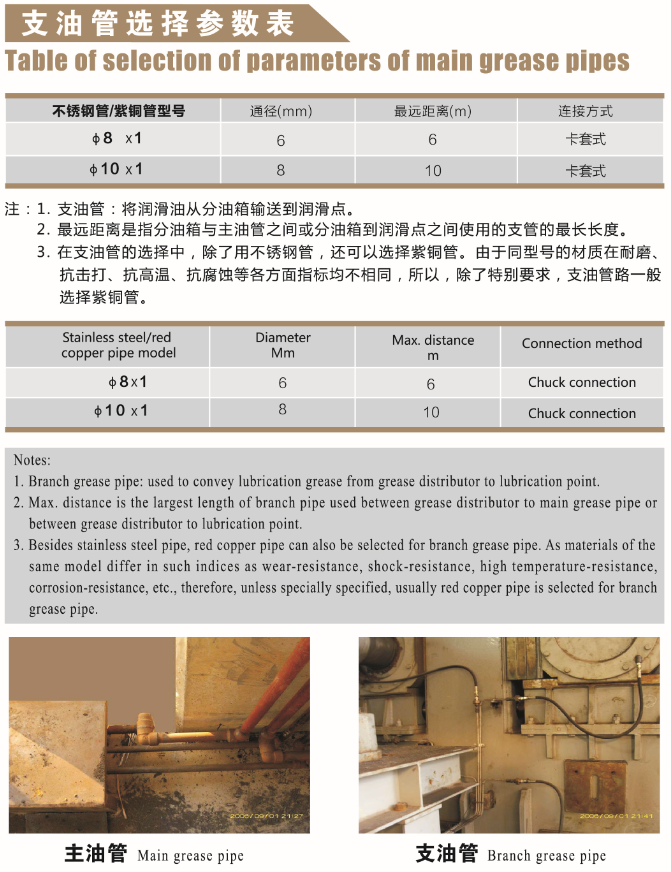

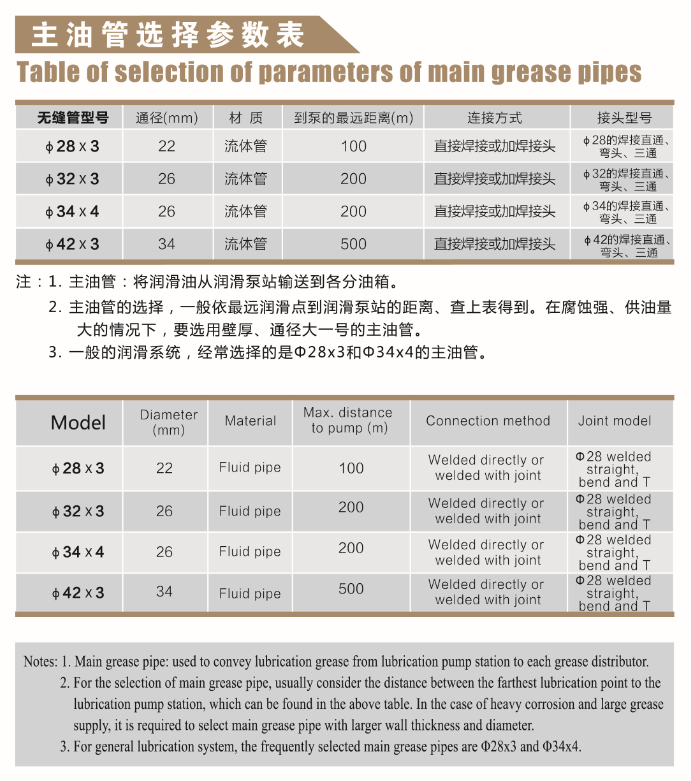

安裝時油路部分的主管路采用ci：,65×5、： 42×4流體輸送用鋼管，支管路采用：中10×1．5鋼管，各活動潤滑點采用軟管連接?？刂凭€路及信號線路的大車部分采用電纜槽鋪設，小車的潤滑控制線路與小車拖纜滑線并行。油站、電磁給油器等供油裝置安裝小車，供油裝置的控制系統安裝于電氣倉內，防范粉塵污染。
