第四部分　　智能集中潤滑系統分油箱概述

所屬分類：智能潤滑分油箱
點擊次數：
發布日期：2020/01/15
更多
在線詢價

產品介紹
使用說明
技術參數
訂貨說明

潤滑設備

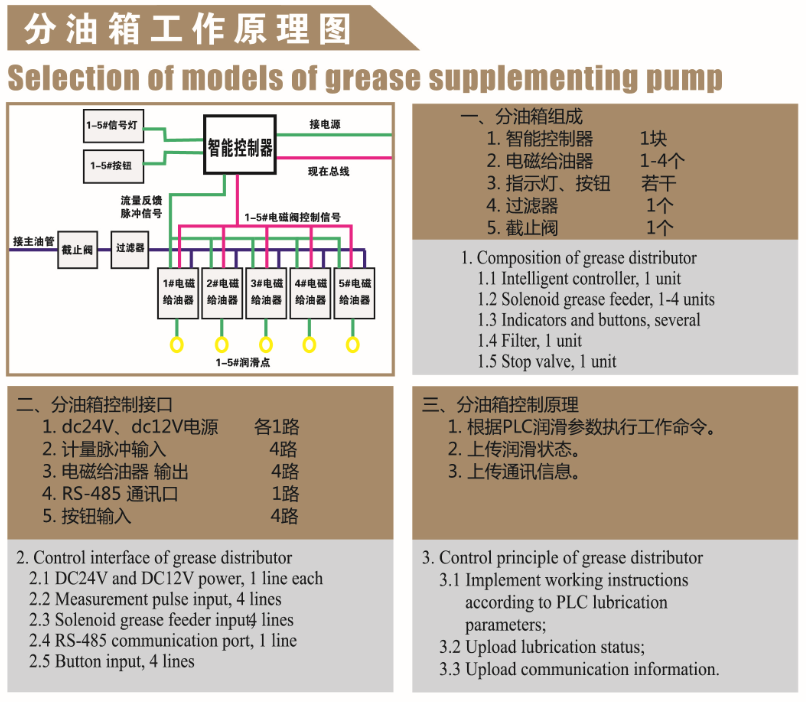

分油箱工作原理圖	【查看詳情】

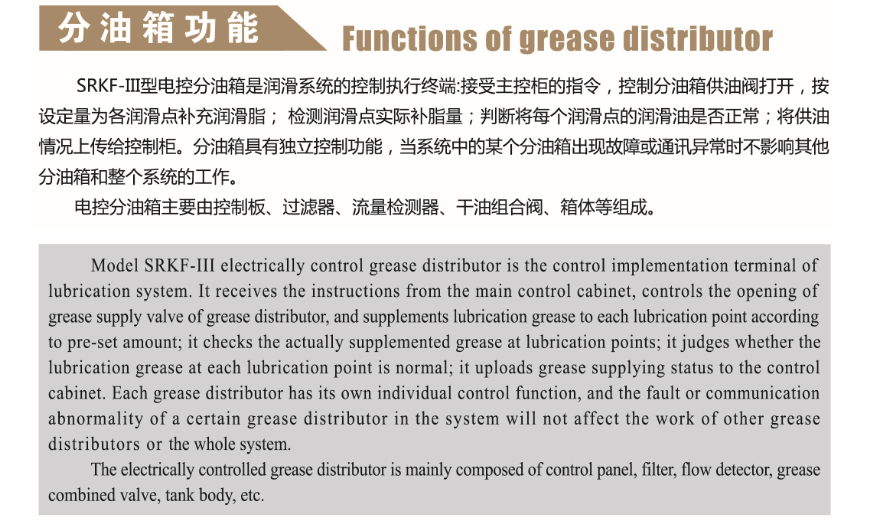

分油箱功能	【查看詳情】

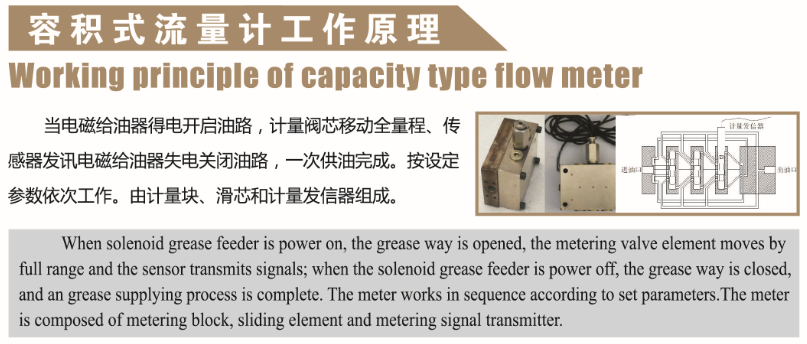

容積式流量計工作原理	【查看詳情】

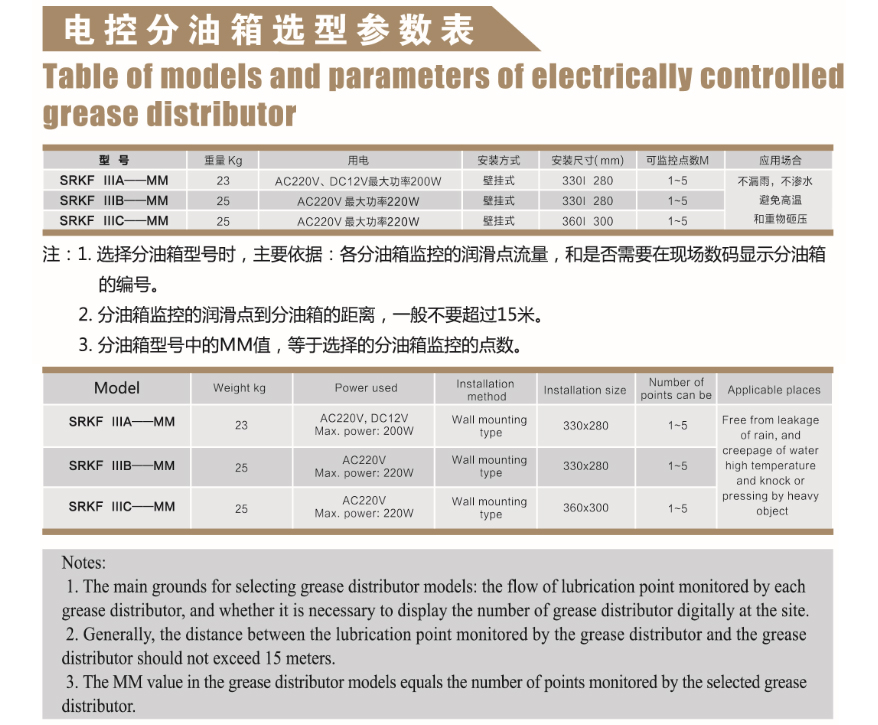

電控分油箱選型參數表	【查看詳情】

電控分油箱外觀圖	【查看詳情】

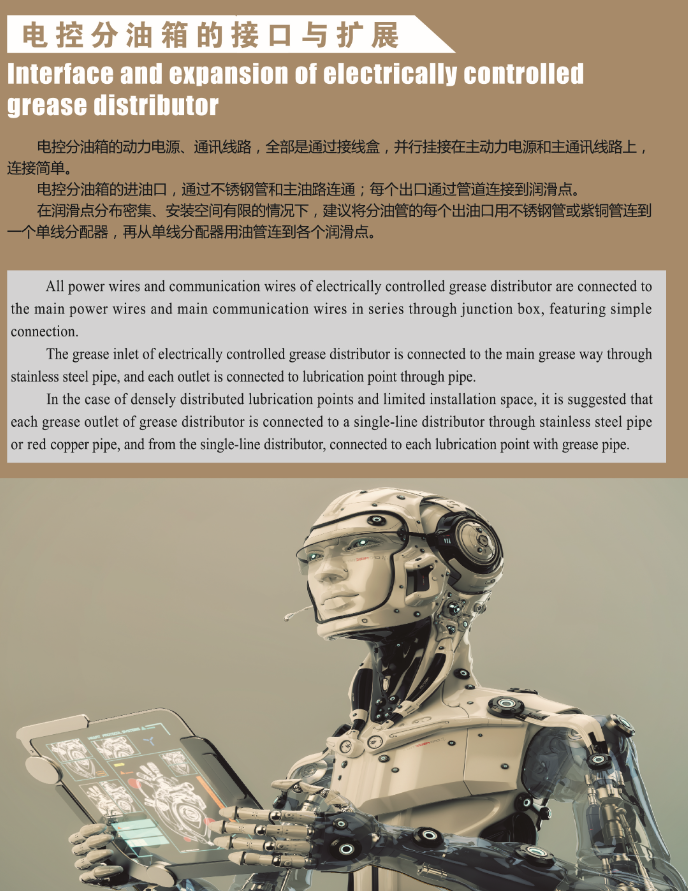

電控分油箱的接口與擴展	【查看詳情】

智能集中潤滑系統在75噸行車上的安裝布置。智能主要由控制系統、油站、電磁給油器等部分構成。

1.控制系統：是潤滑系統的指揮中間，控制高壓潤滑泵即油站的啟停，電磁給油器的運行，現場信息收集，以及對每個潤滑點的潤滑狀態監控，時間與供油量的顯示和調節。其相應的聲光報警系統還可以做到遇到故障及時報警。

2.油站：是潤滑系統的心臟設備，將潤滑脂輸送到管路，通過管路及電磁給油器，輸送到每個潤滑點。

3.電磁給油器：是潤滑系統的執行機構，執行主控系統的指令，控制油閥開啟、關閉，實時控制潤滑點的供油。

安裝時油路部分的主管路采用65×5、 42×4流體輸送用鋼管，支管路采用：10×1．5鋼管，各活動潤滑點采用軟管連接?？刂凭€路及信號線路的大車部分采用電纜槽鋪設，小車的潤滑控制線路與小車拖纜滑線并行。油站、電磁給油器等供油裝置安裝小車，供油裝置的控制系統安裝于電氣倉內，防范粉塵污染。
