YKF-L型壓力控制閥

所屬分類：壓力控制器
點擊次數：
發布日期：2020/01/15
更多
在線詢價

產品介紹
使用說明
技術參數
訂貨說明

產品簡介

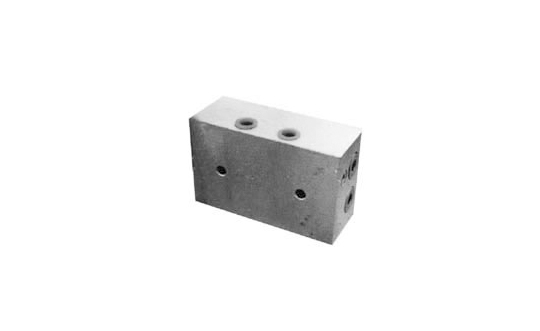

YKF-L31/32型壓力控制閥，是一種利用輸入輸出腔柱塞承壓面積差原理產生輸出油壓變化的柱塞式結構的增壓閥。它主要使用在20MPa級雙線終端式或環式潤滑系統中，與壓力操縱閥或液壓換向閥配套組合使用，用于提高整個潤滑系統的工作壓力，可以使系統工作可靠，實現潤滑點高壓強制給油。

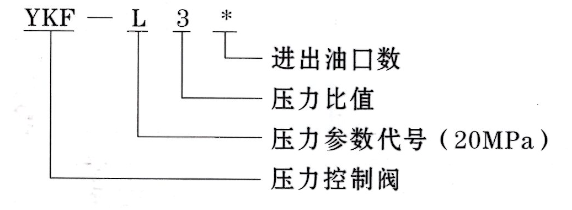

型號說明

使用說明

1、按箭頭方向在1米內用配管將出口和液壓換向閥的回油口或壓力操縱閥的進油口接通。

2、用兩個YKF-L31型壓力控制閥和一個YHF-L1型液壓換向閥組合使用時，應將其中的一個壓力控制閥的控制管路接口A 同另一個壓力控制閥的控制管路接口B 用配管接通。

3、YKF-L31型2個與1個YHF-L1型液壓換向閥組合；YKF-L32 型1個與1個YHF-L2型液壓換向閥或YKF-L4型壓力操縱閥組合。

4、供油時，進口壓力P1和出口壓力P2（液壓換向閥或壓力操縱閥的設定壓力）的關系為：P1=3P2- P3。

P3：向貯油器開放的回油主管路內的殘余壓力。

技術參數

型號		公稱壓力Mpa	壓力比輸入：輸出	重量kg	適用介質
標準型號	原型號
YKF-L31	DR-33	20	3:1	3.8	針人度265~385(25℃． 150g)J／J Omm( NLGIO#— 2#)的潤滑脂。
YKF-L32	DR-43			5.5
