2LQF1W 型冷卻器

所屬分類：列管式LQ系列冷卻器
點擊次數：
發布日期：2020/01/17
更多
在線詢價

產品介紹
使用說明
技術參數
訂貨說明

一、2LQF1W 型冷卻器壓差排污

壓差排污:當雜質聚積到數量時，利用冷卻水進出水管之間差壓信號來反沖洗排污，即電接點壓力表接通控制信號，控制機構打開電動排污閥，電動減速機將以每分鐘3-6轉的轉速運轉,水流對附著在網芯內側壁面上的雜質污物反向沖洗，經由排污管路和排污閥門排入冷卻水出水管中，約5-10分鐘左右。當出現大的雜物，濾網不能運行時，電動裝置應作反方向運行，沖洗雜物。

二、2LQF1W 型冷卻器工作原理

手動工作過程:濾水器接入管道系統后，水由下部進水口進入濾水器，當水中雜質通過網芯時，由于體積大于網芯孔，而衩截留在網芯上，當聚積到數量時，即造成進出水口產生一壓差值。（濾網精度直徑不同壓差不同,一般為0.15Mpa），手動打開排污閥門，排污開始，轉動手柄，旋轉方向分正反時針旋轉均可，每10秒--30秒轉動一格，手柄指向凹部固定，水流對附著在網芯內側壁面上的雜質污物反向沖洗。直至旋轉一圈，關閉排污閥，手動排污完成。

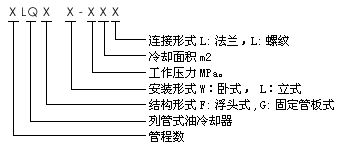

三、型號說明
潤滑設備

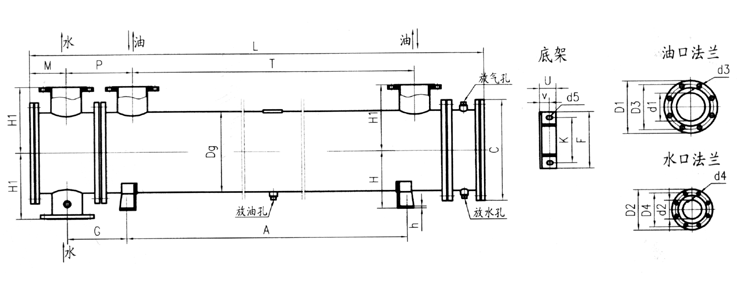

2LQF1W型冷卻器尺寸示意圖

潤滑設備

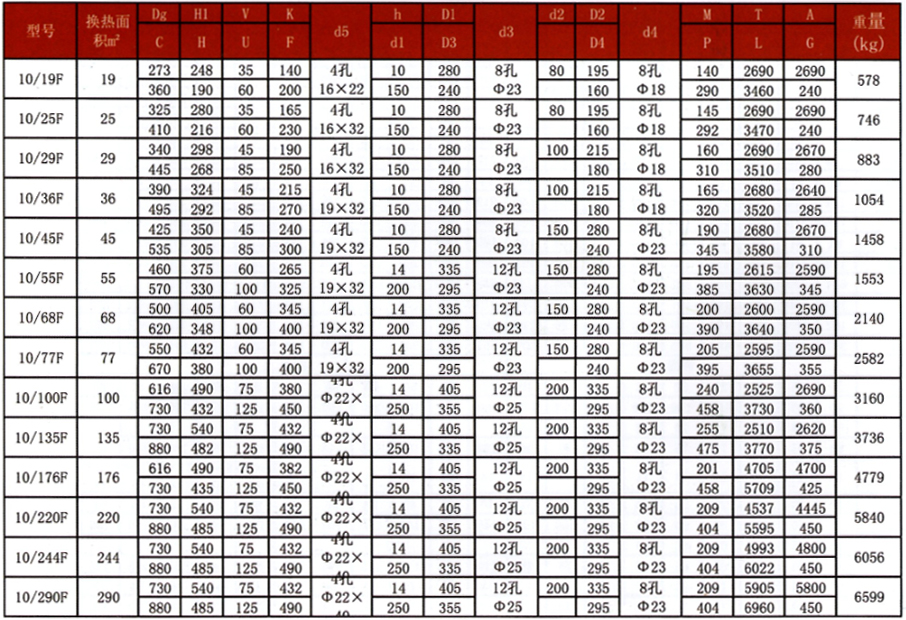

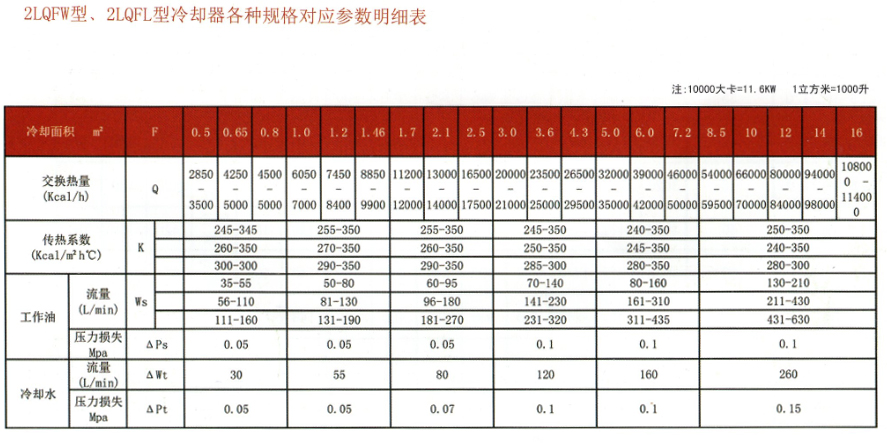

規格型號及性能參數表

系列型號/參數	冷卻面積	工作壓力	工作溫度	壓力降		介質黏度	油水流量比	換熱系數
				油側	水側
2LQFW	0.5～16	0.63 1.0	≤100	≤0.1	≤0.05	20～300	1：1左右	≤350
2LQFL	0.5～16
2LQF6W	0.5～16
2LQF1W	19～290	0.63 1.0
2LQF1L	19～290
2LQF4W	0.5～14
2LQGW	0.2～11.45	0.63 1.0
4LQF3W	1.3～5.3			≤0.15		20～200		≤400
