2LQGW 型冷卻器
所屬分類：列管式LQ系列冷卻器
- 點擊次數：
- 發布日期：2020/01/17
- 在線詢價
- 產品介紹
- 使用說明
- 技術參數
- 訂貨說明
冷凝器的工作原理是氣體通過一根長長的管子（通常盤成螺線管），潤滑設備讓熱量散失到四周的空氣中，銅之類的金屬導熱性能比較強，常用于輸送蒸氣。為增加冷凝器的效率經常在管道上附加熱傳導性能良好的散熱片，散熱面積，以加速散熱，并通過風機加快空氣對流，把熱量帶走。
一般制冷機的制冷原理是壓縮機把工質由低溫低壓氣體壓縮成高溫高壓氣體，再經過冷凝器冷凝成中溫高壓的液體，經節流閥節流后，則成為低溫低壓的液體。低溫低壓的液態工質送入蒸發器，在蒸發器中吸熱蒸發而成為低溫低壓的蒸汽，再次輸送進壓縮機，從而完成制冷。
單級蒸汽壓縮制冷系統，是由制冷壓縮機、冷凝器、節流閥和蒸發器四個基本部件組成，它們之間用管道依次連接，形成一個密閉的系統，制冷劑在系統中不斷地流動，發生狀態變化，與外界進行熱量交換。

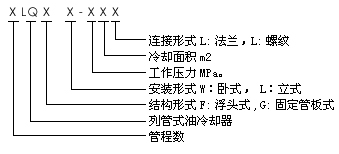

型號說明

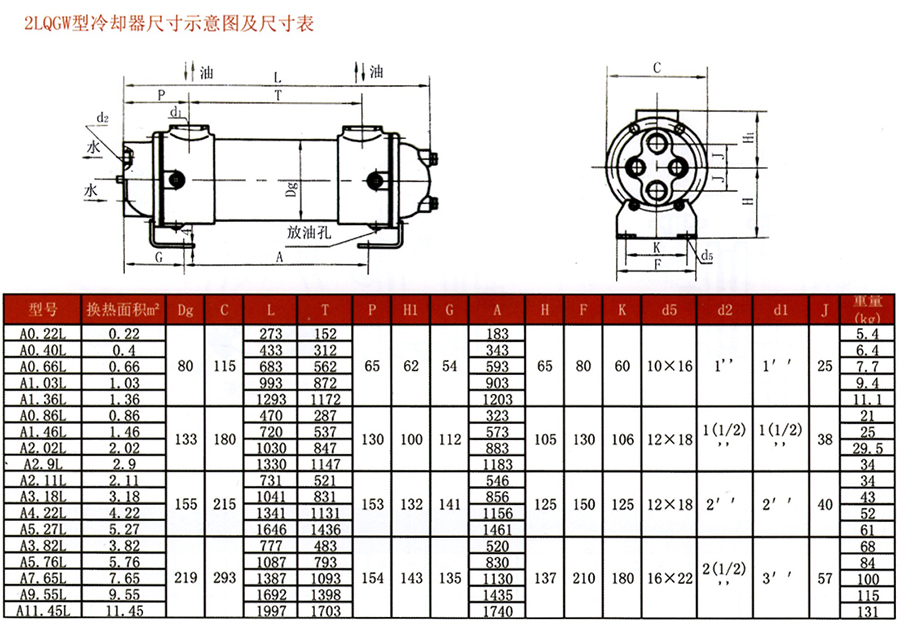

規格型號及性能參數表
| 系列型號/參數 | 冷卻面積 | 工作壓力 | 工作溫度 | 壓力降 | 介質黏度 | 油水流量比 | 換熱系數 | |
油側 | 水側 | |||||||
2LQFW | 0.5～16 | 0.63 1.0 | ≤100 | ≤0.1 | ≤0.05 | 20～300 | 1：1左右 | ≤350 |
2LQFL | 0.5～16 | |||||||
2LQF6W | 0.5～16 | |||||||
2LQF1W | 19～290 | 0.63 1.0 | ||||||
2LQF1L | 19～290 | |||||||
2LQF4W | 0.5～14 | |||||||
2LQGW | 0.2～11.45 | 0.63 1.0 | ||||||
4LQF3W | 1.3～5.3 | ≤0.15 | 20～200 | ≤400 | ||||
