KSP-105-15微型手動潤滑泵

產品簡介

    KSP-105-15微型手動潤滑泵是一種柱塞結構的容積泵，智能潤滑系統由人力直接操縱手把往復運動，實現向外供送潤滑劑的衛星手動潤滑泵，可直接將安裝架固定在機器的板壁或者機架上

    適用于中小型單機設備上，作為單點直接給油或通過一塊單線分配器進行多點給油潤滑的輸油裝置。

本機是一種小型的潤滑泵，可直接安裝于機器的壁板或機架上，由人力扳動手柄，排出潤滑脂，可雙線分配器組成手動集中潤滑系統，向機器的各個潤滑點供送定量潤滑脂；

適用于頻率較低(一般給油間隔8小時以上)，配管(DN 15)長度不超過50米，潤滑點不超過80點的單機小型設備上，作為集中潤滑供送潤滑脂的裝置。手動潤滑泵供脂是由人工擺動手柄，通過小齒輪帶動有齒條的供油柱塞往復運動實現的。

當柱塞處于右端位置時，右端腔室壓油結束，左端腔室吸油完畢。當擺動手柄，柱塞向左運動時，先關閉左腔室吸口，擠壓潤滑脂頂開單向閥經換向閥流道進入供油主管路Ⅱ內排出；

此時柱塞右腔室的容積形成真空，其真空度逐漸，當柱塞運動到左端位置，右腔室吸口打開，在作用下，潤滑脂被吸入，反向上述動作，潤滑脂頂開單向閥經換向閥流道進入供油主管路JJ排出。

供油過程中的換向是通過換向閥的換向?qū)崿F(xiàn)的。當把換向閥手鈕推進時，則潤滑脂從主管路II排出，當把換向閥手鈕拉出時，則潤滑脂從主管路I排出。

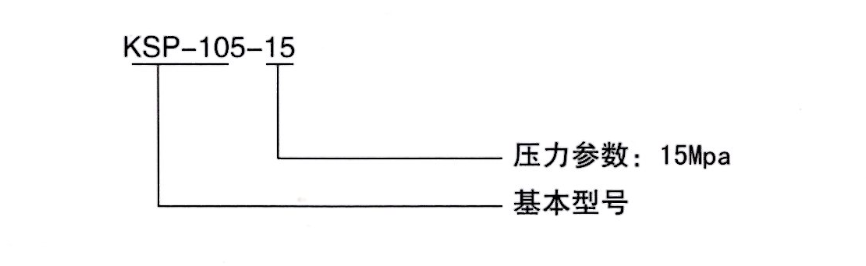

型號說明
