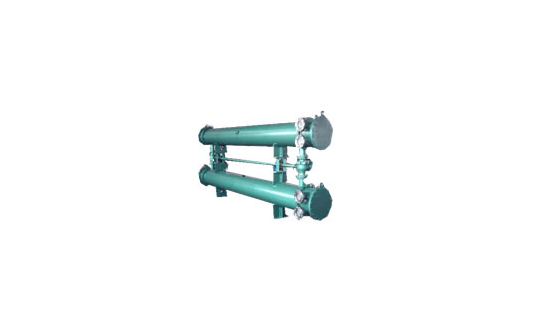

管式SGLL-L型雙聯立式油冷卻器

概述

該冷卻器采用雙聯結構，由兩只相同面積的冷油器和三通閥裝置構成，智能集中潤滑一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動，可拆卸的管束和水室箱蓋，便于運行過程中清洗，檢查和維修。冷卻器的材質，根據使用場所、水系統條件可有多種選擇。

該冷卻器采用雙聯結構，由兩只相同面積的冷油器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動，可拆卸的管束和水室箱蓋，便于運行過程中清洗，檢查和維修，冷卻器的材質，根據使用場所，水系統條件可有多種選擇。

雙聯油冷卻器用途：

汽輪機發電機組正常運行，由于軸承摩擦而消耗了一部分功，它將轉化為熱量使軸承的潤滑油溫度升高，如果油溫太高軸承有可能發生軟化、變形或燒損事故。為使軸承正常運行，潤滑油溫保持范圍內，一般要求進入軸承油溫在35-45℃，軸承的排油溫升一般為10~15℃，因而需要將軸承排出來的油冷卻以后才能再進入軸承潤滑。

冷油器就是冷卻主機潤滑油的。溫度較高的潤滑油和低溫的冷卻水在冷油器中進行熱交換，通過調節冷卻水流量來達到控制潤滑油溫度的目的（同時由于轉子溫度較高，高壓缸進汽側，其軸頸也向外進行熱量傳遞，所以潤滑油也具有冷卻軸頸的作用）。

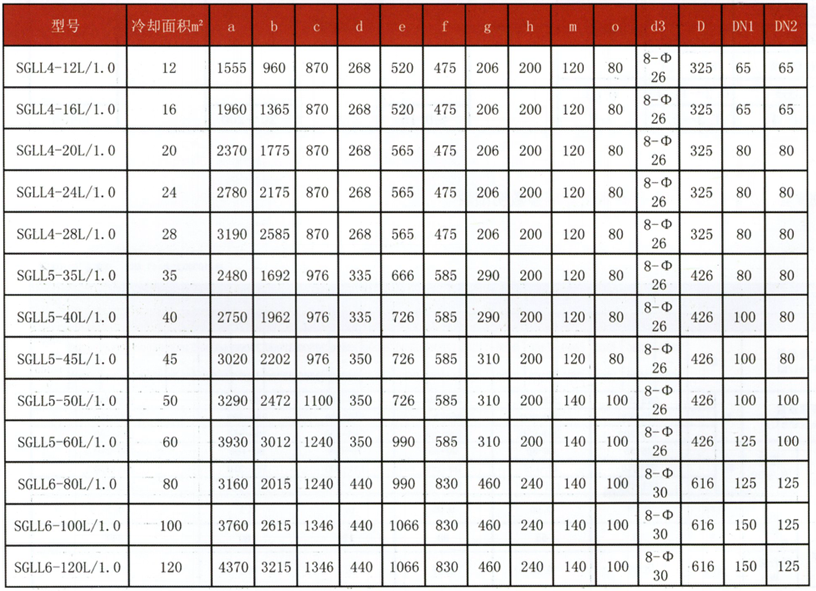

SGLL-L型雙聯油冷卻器技能參數：

冷卻器面積：12-150m2

流量：250-2000L/min

設計壓力：0.6-1.0Mpa

油溫：標準55℃ 比較高62℃

油溫出口：標準45℃ 比較低40℃

進水溫度：30℃

介質粘度：機械油10-320 汽輪機油20-50

油溫降：10℃

水溫升：二程2-3，長徑比＞7 四程，六程＞3-6

應用領域：

1.鋼鐵工業，冷卻淬火油，冷卻電鍍液，智能集中潤滑冷卻減速潤滑油，冷卻軋制機，拉絲機冷卻液

2.冶金工業：鋁酸鹽母液的加熱和冷卻，冷卻鋁酸鈉，煉鋁壓機潤滑冷卻

3.機械制造業：淬火液冷卻，冷卻壓力機，工業機械潤滑油，加熱發動機用油，液力耦合器液壓油

4.食品工業：制鹽、乳品、醬油、冷卻，動植物油加熱、冷卻，啤酒生產中的啤酒、麥芽汁的加熱冷卻、制糖，明膠濃縮、冷卻

5.紡織工業：廢液由回收，沸騰磷化纖維的冷卻，冷卻黏膠液，冷卻，冷卻堿水溶液，黏膠絲的加熱冷卻

6.造紙工業：冷卻墨水，漂白用鹽，堿液的加熱冷卻，玻璃紙廢液的熱回收，加熱蒸煮酸，冷卻氫氧化鈉水溶液，回收漂白紙張的廢液，排氣的濃縮
