列管式冷卻器概述

一、前述

    我公司綜合西德、日本等國的先進技術和工藝，研制了GLL、GLC等型號的系列冷卻器。 智能集中潤滑該冷卻器采用導流板、縱向折流板等新穎結構，工藝先進、換熱效果顯著。列管式油冷卻器是國內潤滑系統中普遍使用的一種冷卻設備。廣泛應用于冶金、電力、化工、礦山、輕工機械等行業，將工作油冷卻到規定的溫度。

    我公司所生產的列管式油冷卻器是國內行業標準的制定單位，曾榮獲中國機械工業產品“優質產品”證書和國家經委頒發的“國家質量銀質獎”。

二、結構和工作原理

    冷卻器主要有回水蓋、殼體、后蓋以及管束等部件組成。殼體為無縫鋼管結構，其上焊有兩個接管法蘭，用以聯接進油管和出油管。在殼體上設有用于泄放積于體內的空氣、油、水和接溫度計用的接口。

    管束是由換熱管、固定管板、浮動管板、折流板、導流板、縱向折流板等組成。 智能集中潤滑管子的二端經脹接后，分別固定在兩側的固定管板和浮動管板上。固定管板和冷卻器殼體左法蘭固定在一起、而浮動管板則自由地架在殼體上。這樣，消除了溫度對換熱管熱膨脹的影響。折流板、導流板和縱向折流板都起強化換熱作用。

    冷卻水采用雙管程，冷卻水由進口接管流至回水蓋腔內，再沿?fù)Q熱管作雙管程流動，水在流動中吸收油側放出的熱量后，經接管排出體外。

三、使用要領

一、啟動冷卻器的步聚和注意事項：

    (1)檢查所有的附件和儀表，并察看備連接處是否緊密。

    (2)擰下冷卻器殼體溫度計接口上的螺塞，然后徐徐開啟油的進入閥（排出閥處于閉合狀態），當油溢出時，關閉進入閥，擰上螺塞。

    (3)擰下冷卻器回水蓋排氣接口上的螺塞，然后徐徐開啟冷卻水的進入閥，（排出閥處于閉合狀態）。當水溢出時，關閉進入閥，擰上螺塞，此時水和油均處于靜止?fàn)顟B(tài)，輕熱交換后，溫度差逐漸減小。

    (4)當水溫升高5℃～10℃后，打開冷卻水排出閥，再逐漸打開冷卻水進入閥， 智能集中潤滑使冷卻水流動。同時打開油的排出閥，再逐漸打開油的進入閥，使油也處于流動狀態。然后調整冷卻水的流量，使出油溫度維持在正常工作狀態之中。

    (5)在啟動冷卻器時，切忌快速打開冷卻器進水閥門，因冷卻水大量流過冷卻器時，會使換熱管表面形成一層導熱性很差的“過冷層”，以后即使大量的水進入冷卻器，結果還是起不到良好的冷卻作用。

    (6)冷卻器油側壓力應大于水側壓力。

    (7)如果水側發生電化作用的腐蝕，可以自行在回水蓋鋅棒安裝孔位置上安裝防電化作用的鋅板或鋅棒。

二、冷卻器使用中管理與故障消除方法：

    (1)隨時觀察油的出口溫度，并調節冷卻水進入閥的開啟量未保證油液的冷卻要求。

    (2)冷卻水通常采用凈化淡水，使用江河水時在進水口須配置濾水器。

    (3)為提高熱交換性能防止水垢形成，冷卻水的溫度盡可能要低些，水流量要大一些。

    (4)在寒冷季節為防止冷卻器凍裂，冷卻器停止使用時，必須排盡冷卻器內的剩油和剩水。

    (5)清洗周期：根據水質和油質情況，一般每5至10個月必須進行一次內部的檢查及清洗。

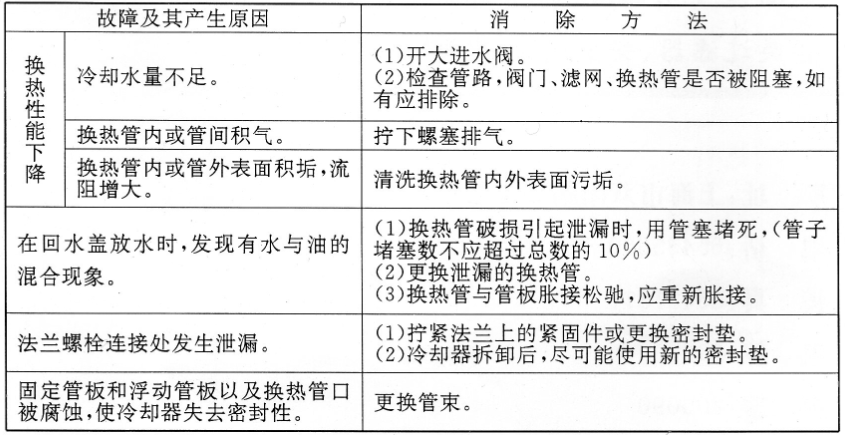

    (6)故障及其消除方法：

三、冷卻器停止工作步驟：

    (1)關閉油液進入閥。

    (2)關閉冷卻水進入閥。

    (3)關閉油液排出閥。

    (4)關閉冷卻水排出閥。

    (5)擰下排水、排油接口上的螺塞，排盡積于冷卻器內的工作介質。

四、清洗：

    冷卻器長期工作后，管壁表面逐漸積垢，換熱性能下降，以至不能保證冷卻要求，此時必須停用清洗。

    清洗方法如下：

    (1)水側清洗：用軟管引潔凈水高速?zèng)_洗回水蓋、后蓋內壁和換熱管內表面。同時用清洗通條進行洗刷，最后用壓縮空氣吹干。

    (2)油側清洗：

    a．用三氯乙稀溶液進行沖洗：使清洗液在冷卻器內循環流動，溶液壓力不大于0. 63MPa，溶液的流向最好與冷卻器油流方向相反，清洗時間視污垢情況而定。然后再將清水灌入冷卻器內清洗，直至流出的溶液清潔為止。

    b．采用浸泡四氯化碳：將溶液灌入冷卻器，歷時15～20分鐘后觀看溶液顏色，若混濁不堪，則更換新液重復浸泡，直至流出溶液與潔凈顏色相仿為止。然后灌入清水沖洗，直至干凈為止。用四氯化碳清洗時，應有良好的通風環境，以免中毒。

    (3)清洗后進行水壓試驗，然后裝到系統上使用。

四、冷卻器的拆卸和再裝配

    (1)關閉進出油口和水口的閥門，放盡冷卻器內剩油剩水，然后從系統中拆卸下來。

    (2)該型冷郝器是浮動管板式冷卻器的一種，其拆卸順序如下：（參見外形尺寸圖）

    a．應從回水蓋開始，依次拆卸，同時取下密封墊。

    b．取下另一端的后蓋，同時取下密封墊及壞，由固定管板端將管束從殼體中抽出。

    (3)再裝配時，要特別注意密封墊的裝配。裝入時，密封墊不能有扭曲或損傷等情況，全部裝配好之后，進行“氣密性”水壓試驗，(在冷卻器內冷卻水流經的地方灌滿水，封閉進出油口，從油側的排油接口通入壓縮空氣(0. 63MPa)，水側的排氣接口應處于開啟狀態，如果冷卻器內部有泄漏。水就會從水側排氣口溢出）。裝配及“氣密性試驗”完畢后，裝入系統回路。

五、長期停用時的保養

一、油封：

    (1)排盡冷卻器內的介質。

    (2)拆除與冷卻器聯接的全部管路，清洗和吹干冷卻器零部件。

    (3)冷卻器外露加工表面，應涂上防銹油脂，進出口須用擋蓋蓋嚴。

    (4)定期檢查油封（6個月）必要時重新調換a并改善其存放條件。

二、啟封備用：

    (1)取下?lián)跎w，除去外露加工表面上的油脂。

    (2)進行“氣密性”水壓試驗。

    (3)裝妥外連接管路。

六、、標志、包裝、運輸

一、冷卻器出廠時、附有出廠合格證，使用說明書和裝箱單。

二、冷卻器應在殼體的明顯部位固定一塊標牌，牌上注明下列內容：

    (1)注冊商標    (6)重    量

    (2)產品名稱    (7)工作溫度

    (3)產品型號    (8)出廠編號

    (4)冷卻面積    (9)制造廠名稱

    (5)工作壓力    (10)制造日期

三、冷卻器的油漆、包裝、運輸均按JB/T7356的規定進行。

四、在訂貨單位按照制造廠所制訂存放規則和使用說明的條件下，自產品到達指定地點12個月內制造廠對產品質量負責。

五、使用時請認明“上潤”牌注冊商標。
