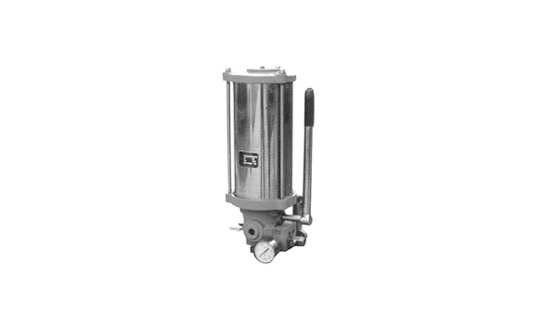

SRB-2.0系列手動潤滑泵

使用說明

    l、手動潤滑泵應垂直安裝在通風、透光、操縱方便的室內，室外安裝使用時，必須增設防護罩。其安裝位置必須保證能使操縱手柄自由擺動，同時指示桿上方應有足夠的空間，以便指示桿能自由伸出，同時能方便地向貯油器中加注潤滑脂。

    2、貯油器指示桿至下位時應及時補脂，在低油位時不許操縱手柄運動。

    3、加潤滑脂必須用加油泵從手動泵加油口注入，嚴禁揭開貯油器筒蓋加油，防止雜質及空氣混入，致使油泵不能正常工作。加入的潤滑脂針人度不低于265( 25℃，150g) l/lOmni。

    4、起動前把排氣閥芯旋松些，然后扳動手柄直至排氣閥芯冒出無氣泡的潤滑脂為止，再旋緊之，以消除由于空氣混入泵內影響正常工作。

    5、泵使用壓力不許超過泵的公稱壓力。

    6、安全保險片不允許二片重疊使用，不允許采用其它材料代用。

    7、操作方法：

    單線型：

    a、將回油指示器的指示桿推進。

    b、擺動手柄前后運動，壓力表指針波動變動，證明系統分配器在給油動作。

    c、回油指示器的指示桿全部冒出，證明系統分配器已完成一個給油循環。

    d、將回油指示器的指示桿推進為下一個循環作準備。

    以本圖為例：各軸承每4小時所需油量為3.2ml，9.8ml，9.8ml，6.5ml，6.5ml，由M-3分配器(10T，30T，20T)組成。操作手動潤滑泵時，從10T中間體的一個出口的潤滑劑返回到泵上回流指示器，直至其柱塞全部頂出，表示所需給油量已送到各軸承。

    雙線型：

    a、將換向閥手柄扳至左位，主管路I供油，主管路ll卸荷。

    b、擺動手柄前后運動，壓力表指針波動變化，證明系統分配器在給油動作。

    c、泵上壓力表指示壓力值上升并保持穩定，證明系統分配器第一周7期動作完畢。

    d．操縱換向閥手柄至右位，主管路n供油，主管路I卸荷。按2、3條進行操作，完成系統一個循環動作。

    e、將換向閥換向，卸除管路II壓力，為下一個循環準備。

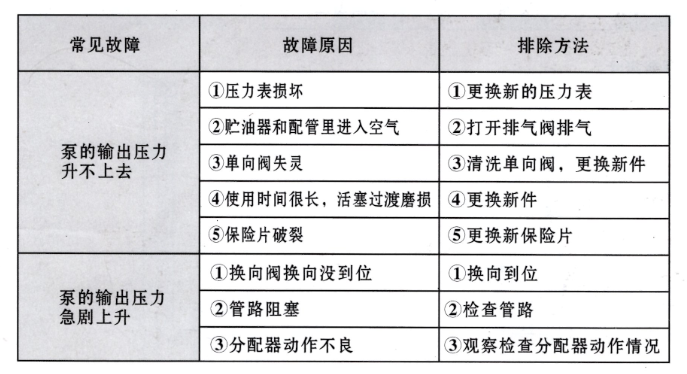

常見故障處理

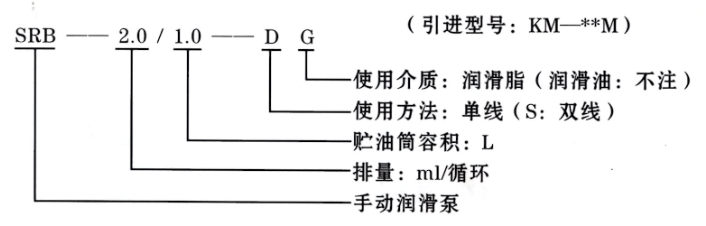

技術參數

使用介質為錐入度265(25℃，150g)1/10mm的潤滑脂(NLGI0#-2#)和粘度等級大于N68的潤滑油，適用環境溫度-10℃～40℃。

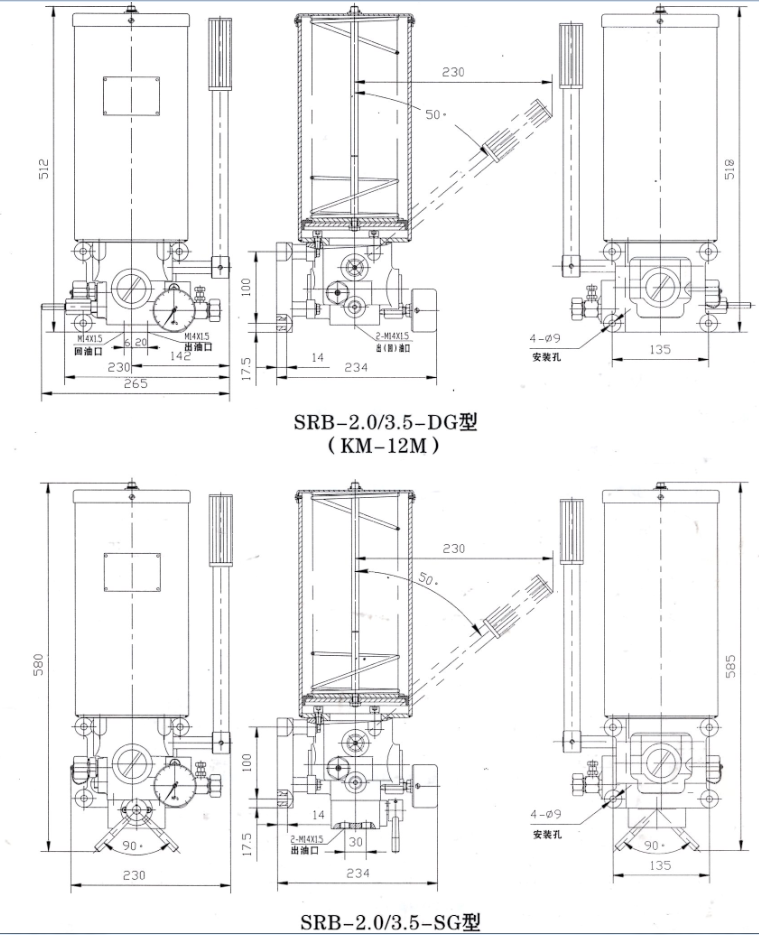

外形尺寸
