SRB系列手動潤滑泵
所屬分類：手動潤滑泵
- 點擊次數：
- 發布日期：2024/08/03
- 在線詢價
- 產品介紹
- 使用說明
- 技術參數
- 訂貨說明
產品簡介
該型手動潤滑泵是一種柱塞式結構容積泵，由人力擺動操縱手把，通過齒輪帶動齒條柱塞往復運動實現向外供送潤滑脂的小型雙線潤滑泵，可直接安裝于機器的板壁或機架上。
適用于潤滑頻率較低的單機小型設備上，作為組成雙線集中潤滑系統供送潤滑脂的輸送裝置。
一種小型的潤滑泵，可直接安裝于機器的壁板或機架上，由人力扳動手柄，排出潤滑脂，雙線分配器組成手動集中潤滑系統，向機器的各個潤滑點供送定量潤滑脂；適用于頻率較低(一般給油間隔8小時以上)，配管(dn 15)長度不過50米，潤滑點不過80點的單機小型設備上，作為集中潤滑供送潤滑脂的裝置。
SRB系列手動潤滑泵概述
1、SRB手動潤滑泵型號：
1.公稱壓力：20MPa的有（標準型號SRB-2.0/1.0-DG、SRB-2.0/1.0-SG）(引進型號KM-3M)；（標準
型號SRB-2.0/3.5-DG、SRB-2.0/3.5-SG）(引進型號KM-12M)。
2.公稱壓力：10MPa的有（標準型號SRB-2.5/1.5-D、SRB-2.5/1.5-S）(引進型號KM0-3M)；（標準
型號SRB-2.5/5.0-D、SRB-2.5/5.0-S）(引進型號KM0-12M)。
2、SRB手動潤滑泵是一種人力板動手柄操作排出潤滑劑的小型潤滑泵，可直接安裝于機器的壁板或機架
上?；拘涂芍苯优c單線分配器組成手動單線集中潤滑系統；基本型配上換向閥與雙線分配器組成手動雙線
終端式集中潤滑系統。
3、SRB手動潤滑泵適用于潤滑頻率較低（一般給油間隔為8小時以上），配管DN10長度不過50米，潤滑點不過40點的單機小型設備上，作為集中潤滑供送潤滑劑的裝置。

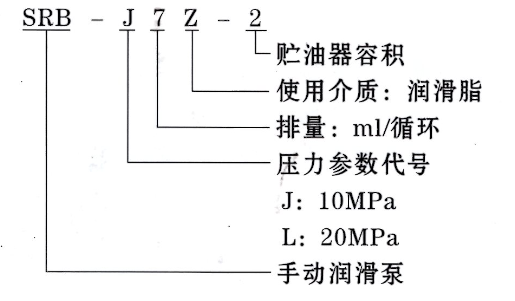

型號說明
使用說明
1、手動潤滑泵應垂直安裝，泵的上方及周圍要留有指示桿上升及補脂操作的空間，需在室外或環境惡劣的場合安裝時，應將泵置于防護罩內。
2、貯油器內無潤滑脂時，不許操縱手柄，下油位應及時補脂。
3、向貯油器內加注潤滑脂，必須使用專用的手動或電動加油泵從加油口充填。
4、泵使用壓力不許超過泵的公稱壓力。
5、泵加油口的過濾網應定期檢查、清洗。
| 動作說明 | |
| 手動潤滑泵供脂是由人工擺動手柄，通過小齒輪帶動有齒條的供油柱塞往復運動實現的。當柱塞處于右端極限位置時，右端腔室壓油結束，左端腔室吸油完畢。當擺動手柄，柱塞向左運動時，先關閉左腔室吸口，擠壓潤滑脂頂開單向閥經換向閥流道進入供油主管路Ⅱ內排出；此時柱塞右腔室的容積增大形成真空，其真空度逐漸增大，當柱塞運動到左端極限位置，右腔室吸口打開，在大氣的作用下，潤滑脂被吸入，反向上述動作，潤滑脂頂開單向閥經換向閥流道進入供油主管路JJ排出。供油過程中的換向是通過換向閥的換向?qū)崿F(xiàn)的。當把換向閥手鈕推進時，則潤滑脂從主管路II排出，當把換向閥手鈕拉出時，則潤滑脂從主管路I排出。 |  |
操作方法 | |
常見故障處理
故障現象 | 故障原因 | 排除方法 |
泵的輸出壓力升不上去 | 1.壓力表損壞 2.貯油器和配管里進入空氣 3.保險片破裂 4.使用時間很長,柱塞與套過度磨損 | 1.更換壓力表 2.打開排氣閥排氣 3.更換保險片 4.更換零件 |
泵的輸出壓力急劇上升 | 1.換向閥換向未到位 2.管路阻塞 3.分配器動作不良 | 1.換向位閥 2.檢查管路 3.觀察分配器動作情況 |
技術參數
型 號 | 公稱壓力Mpa | 給油量ml/循環 | 貯油筒容積 | 重量kg | |
標準型號 | 引進型號 | ||||
SRB-J7Z-2 | FB-4A | 10 | 7 | 2 | 18 |
SRB-J7Z-5 | FB-6A | 5 | 21 | ||
SRB-L3.5Z-2 | FB-42A | 20 | 3.5 | 2 | 18 |
SRB-L3.5Z-5 | FB-62A | 5 | 21 | ||
使用介質為錐入度310-385(25℃，150g)1/10mm的潤滑脂(NLGI0#-1#)和粘度等級大于N68的潤滑油，適用環境溫度-10℃～40℃。

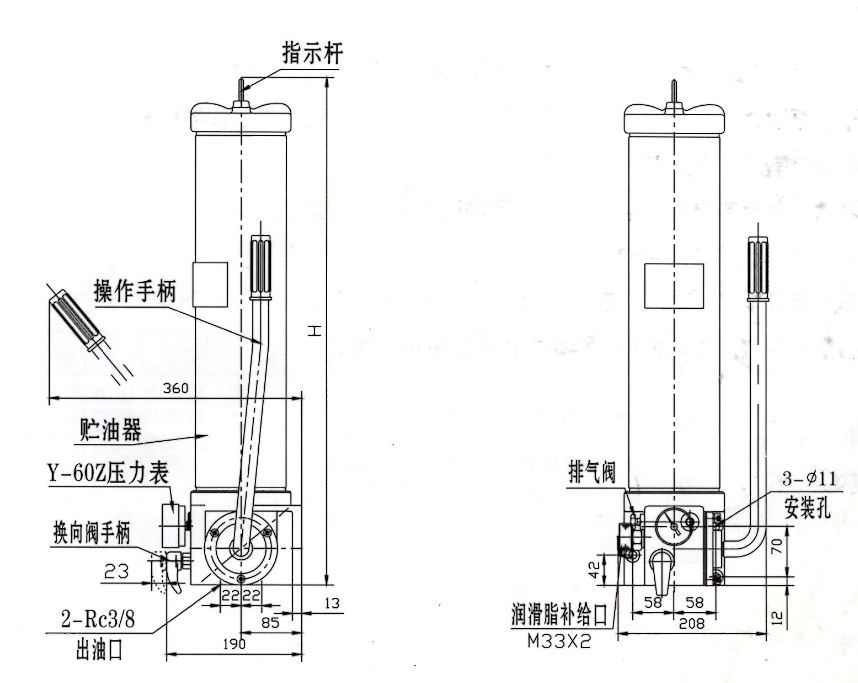

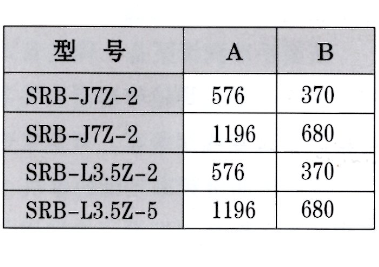

外形尺寸
