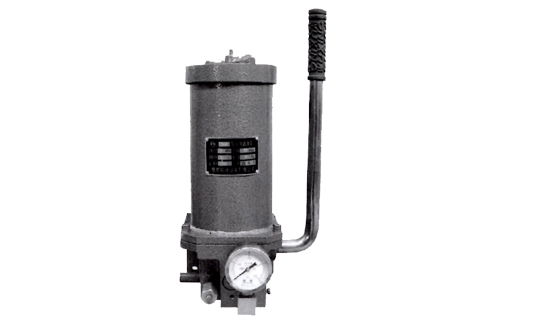

產品簡介
該型手動潤滑泵是一種柱塞式結構容積泵，智能集中潤滑由人力操縱手把，通過齒輪帶動齒條柱塞往復運動實現向外供送潤滑脂的小型潤滑泵，可直接安裝于機器的板壁機架上。
適用于潤滑頻率較低的單機小型設備上，作為組成集中潤滑系統供送潤滑脂的輸送裝置。
潤滑泵是一種潤滑設備，向潤滑部位供給潤滑劑的，以前潤滑的是根據設備的工作狀況，到達保養周期后進行人工潤滑，比如通俗說的打黃油，潤滑泵可以讓這種維護工作簡便，潤滑泵分為手動潤滑泵和電動潤滑泵。
目前，現有技能中，記載了一種雙動力潤滑泵，備用進油管、備用出油管分別與潤滑腔連通，柱塞設置在潤滑腔內，備用進油管與進油管路連通，備用出油管與出油管路連通，轉軸轉動的設置在轉動座上，人手通過手柄、聯動板對柱塞施加動力，柱塞實現吸油到出油的一系列動作，利用復位彈簧復位，從而實現往復工作的過程。
但是，上述這種潤滑泵存在的缺陷：壓板帶動柱塞向外移動，從而實現吸油，由于壓板和柱塞上均沒有設置可以限制柱塞在潤滑腔內滑移行程的結構在，因此，容易導致每次柱塞的滑移行程都是不同的，復位彈簧容易出現彈性形變過大的情況，從而導致復位彈簧的彈性的功能逐漸減弱，影響柱塞的正常復位。

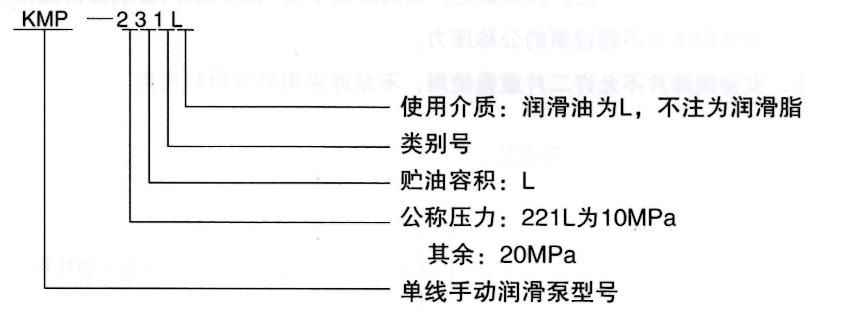

型號說明
使用說明：
1、手動潤滑泵應垂直安裝，且泵的上方及周圍要留有指示桿上升及補脂操作的空間需在室外或惡劣的場合安裝時，應將泵置于防護罩內。
2、貯油器內無潤滑脂時，不許操作手把運動；下油位應及時補脂。
3、向貯油器內加注潤滑脂，必須使用專用的手動或電動加油泵將過濾干凈的油脂從加油口充填，嚴禁揭蓋加脂，以免空氣混入。
4、泵使用壓力不許超過泵的公稱壓力。
操作方法：
1、將換向手柄推進至極限位置，供油主管Ⅱ供油。
2、擺動手柄前后運動，壓力表指針波動變化，證明系統分配器在給油動作。
3、泵上壓力表指示壓力值上升保持穩定，證明系統分配器全部給油完畢。
4、.將換向手柄拉出至極限位置，供油主管I供油，按上述第2、3條進行。
5、重復上述過程為下一個工作循環準備，并將手把報至垂直位置。
技術參數
形式 | 公稱壓力Mpa | 給油量ml/循環 | 貯油容量L | 適用介質 |
KMP-121 | 10 | 8 | 2 | 針入度不低于310 ( 25℃．150g) l/lOmm的潤滑脂 （NLGI 0#-1#）。 適用環境溫度 -10℃～+40℃。 |
KMP-131 | 3 | |||
KMP-161 | 6 | |||
KMP-221 | 20 | 4.5 | 2 | |
| KMP-231 | 3 | |||
| KMP-261 | 6 |
