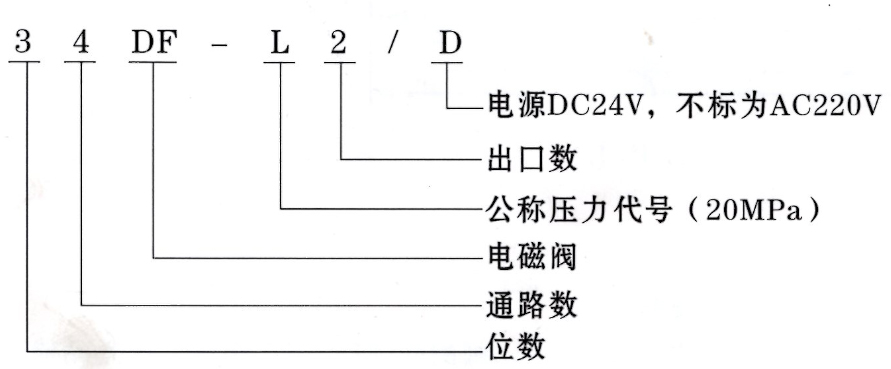

- 訂貨說明

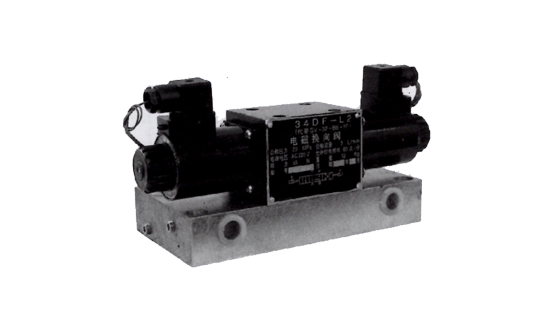

產品簡介
23DF-L1和34DF-L2電磁換向閥，，是一種采用濕式電磁吸鐵驅動閥芯移動，以開閉供油管路或轉換供油方向的一種換向閥。適用于公稱壓力20MPa以下的雙線終端式智能潤滑系統，與潤滑泵配套使用。使用潤滑脂的錐入度為310～385（NLGI0#～1#）貯油器內的壓力（回油口壓力）在3MPa以下時可直接使用。在3～10MPa時需采用外部泄油方式。
使用說明
1、此閥應安裝在被控系統主、支管線的前端。
2、被控線管的壓力油端必須與閥的“P”口連接，閥的回油口“T”必須直接且暢通卸荷回油箱。
3、使用必須仔細核對電磁吸鐵的工作電壓是否與電氣控制的使用電壓符合。
技術參數
型號 | 公稱壓力Mpa | 最大流量L/min | 通路數 | 允許背壓Mpa | 允許切換換頻率 | 電壓 | 溫度 | 重量kg | |
標準型號 | 原型號 | ||||||||
34DF-L2 | SV-32 | 20 | 3 | 4 | 3 | 30 | AC220V DC24V | -5℃-50℃ | 17 |
23DF-L1 | SV-31 | 3 | 10 | ||||||

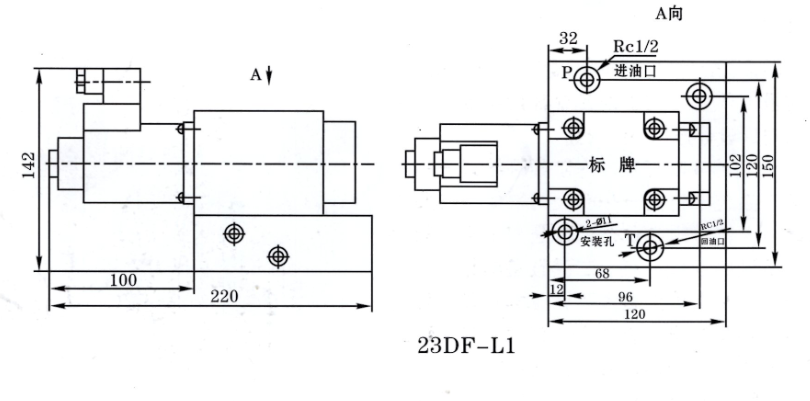

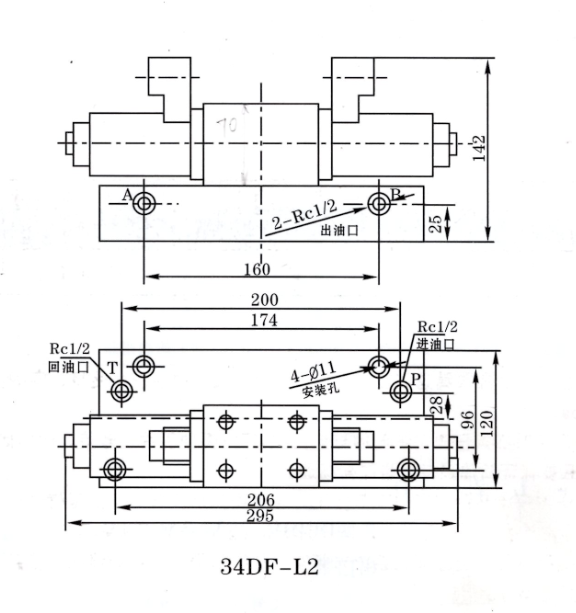

外形尺寸

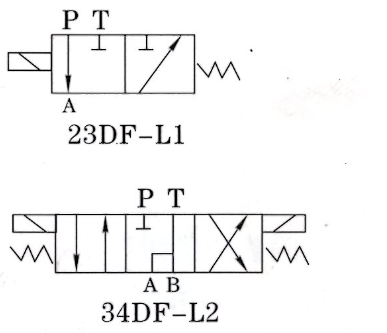

圖形符號
無
