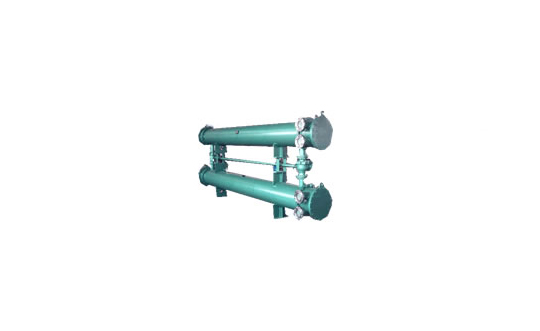

GLL型臥式冷卻器

GLL型臥式冷卻器由兩只相同面積的冷油器和三通閥裝置構成，智能集中潤滑一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動、可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質，根據使用場所、水系統條件可有多種選擇。

又叫殼管式冷卻器，分為管程和殼程，在管內流動的液體行徑為管程，在管外流動的液體其行徑為殼程，管束的壁面即為傳熱面，當管束與殼體溫度差超過50℃時，采取相當?shù)臏囟妊a(bǔ)償措施，清掃或減少熱應力。一般為水冷式。

GLL型臥式冷卻器特點:

1、采用裸管（表面未軋翅片）式傳熱管，管外界膜傳熱系數高，抗污染能力強。

2、冷卻管采用紫銅管，并加工成翅片形散熱片，產品體積小、熱交換面積大。

3、螺旋形導流板，使被冷卻液體成螺旋形連續均勻滾動流動，克服了折流式導板所產生的冷熱交換效率。

4、采用脹管式封口，克服了材料經高溫焊接后產生的不好的變化。

5、結構性能良好，密封性能穩定，傳熱效率高、結構緊湊占地面小。

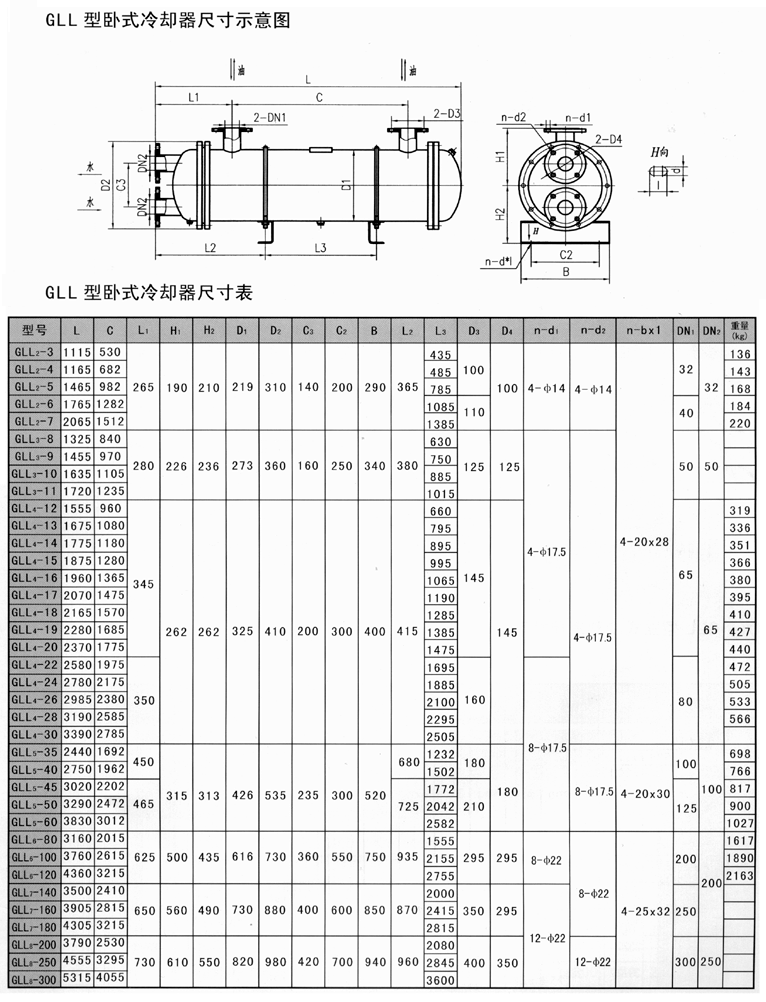

GLL型臥式冷卻器結構:

傳熱管采用紫銅管軋制出散熱翅片，換熱面積大，產品體積小，重量輕。油冷卻器適用于粘度低和較清潔的油液的冷卻；可應用于塑料機械、液壓設備、空壓機、稀油油滑系統、液力偶合器、電力裝置等行業。該系列油冷卻器產品從小型到中大型均可以根據客戶要求設計制造。

GLL型臥式冷卻器工作原理:

手動工作過程:濾水器接入管道系統后，水由下部進水口進入濾水器，當水中雜質通過網芯時，由于體積大于網芯孔，而衩截留在網芯上，當聚積到數量時，智能集中潤滑即造成進出水口產生壓差值。（濾網精度直徑不同壓差不同,一般為0.15Mpa），手動打開排污閥門，排污開始，轉動手柄，旋轉方向分正反時針旋轉均可，每10秒--30秒轉動一格，手柄指向凹部固定，水流對附著在網芯內側壁面上的雜質污物反向沖洗。直至旋轉一圈，關閉排污閥，手動排污完成。

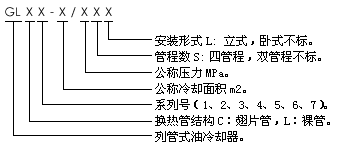

型號說明
