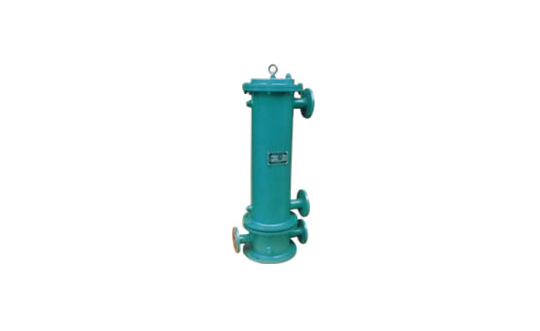

2LQFL 型冷卻器

所屬分類：列管式LQ系列冷卻器
點擊次數：
發布日期：2020/01/17
更多
在線詢價

產品介紹
使用說明
技術參數
訂貨說明

列管式冷卻器的熱介質是由筒體上的接管，順序經各折流通道，曲折地流至接管出口。而冷卻介質則采用雙管程流動，即冷卻介質由進水口經分水蓋進入一半冷卻管之后，再?gòu)幕厮w流入另一半冷卻管進入另一側分水蓋及出水管。冷卻器介質在雙管程流過程中，吸收熱介質放出的余熱由出水口排出，使工作介質保持額定的工作溫度。

列管式冷卻器主要有雙重管式，立式，臥式等，主要是利用水流從水管流過，列管的間隔中放置油。用水作為冷卻質在雙管程流過程中，吸收熱介質放出的余熱由出水口排出，使工作介質保持額定的工作溫度。

版式冷卻器是利用波紋構造排列的接觸點，讓流體的在流速不高的情況下，形成紊流。能夠形成散熱的。這種新型的版式冷卻器具有傳熱效率高，結構緊湊。安裝簡單?？梢缘倪m用于石油，輕工，化工和食品，工業。

風冷式冷卻器一般分為間接式，固定式和懸掛式。結構簡單，體積重量小。使用結構方便。它主要是利用以空氣為冷卻器的熱交換器。這是一種不需要利用水源的交換器，是一種市場逐漸火熱的型產品！

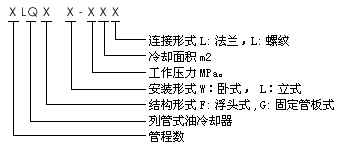

二、型號說明

潤滑設備

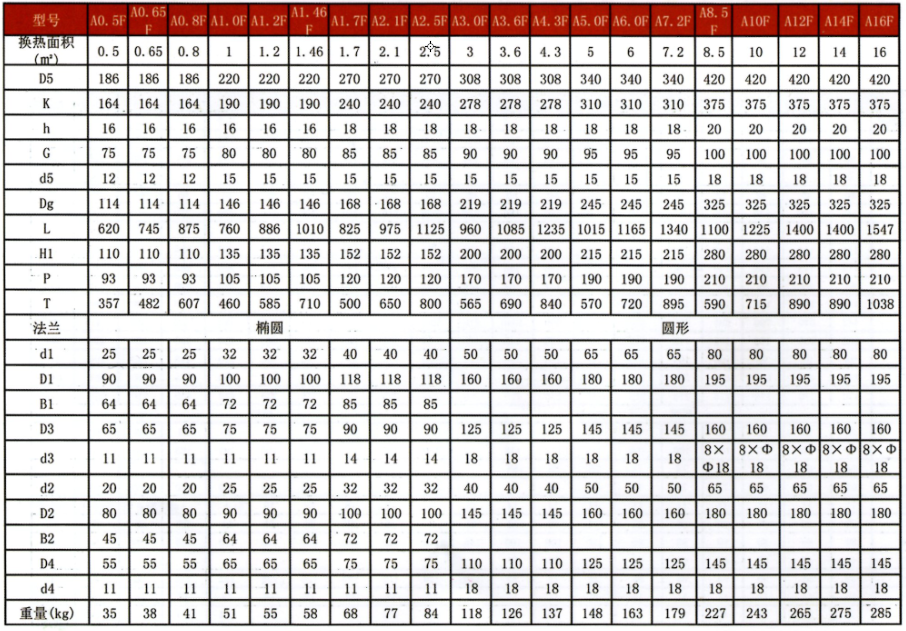

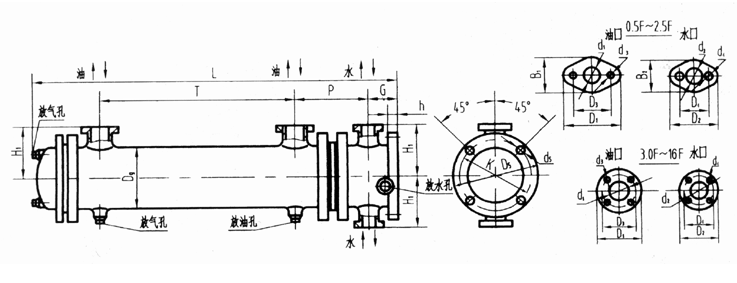

2LQFL 型冷卻器外形示意圖及尺寸表

潤滑設備

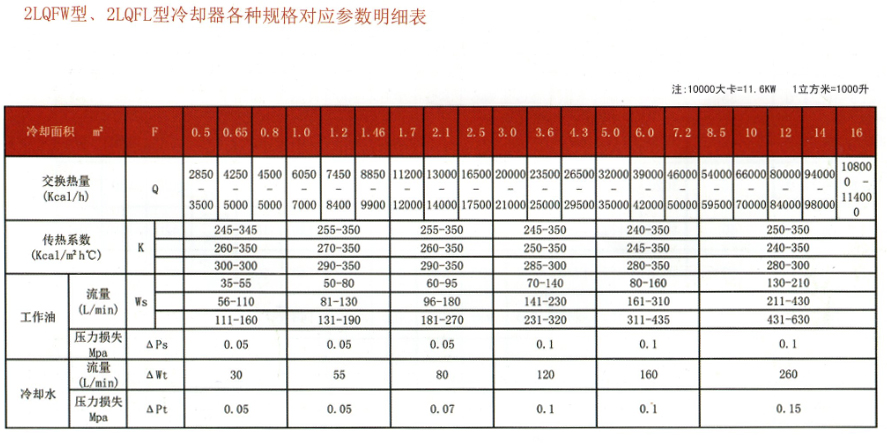

規格型號及性能參數表

系列型號/參數	冷卻面積	工作壓力	工作溫度	壓力降		介質黏度	油水流量比	換熱系數
				油側	水側
2LQFW	0.5～16	0.63 1.0	≤100	≤0.1	≤0.05	20～300	1：1左右	≤350
2LQFL	0.5～16
2LQF6W	0.5～16
2LQF1W	19～290	0.63 1.0
2LQF1L	19～290
2LQF4W	0.5～14
2LQGW	0.2～11.45	0.63 1.0
4LQF3W	1.3～5.3			≤0.15		20～200		≤400
