DRB-J系列電動潤滑泵
所屬分類：電動潤滑泵
- 點擊次數：
- 發布日期：2024/08/03
- 在線詢價
- 產品介紹
- 使用說明
- 技術參數
- 訂貨說明
產品簡介
DRB-J系列電動潤滑泵適用于公稱壓力為10MPa的雙線噴射集中潤滑系統中，潤滑設備電動潤滑泵輸出的潤滑油經雙線分配器定量分配后送到噴射閥，由輸入的油壓自動打開壓縮空氣管路單向閥將潤滑油形成油氣霧狀噴射到機器設備的摩擦部位上。特別適用于開式齒輪傳動的齒輪齒面，支承輥輪，滑動導軌面等機器摩擦部位的潤滑。
DRB-J電動潤滑泵適用于公稱壓力為10Mpa的雙線集中潤滑系統中，電動潤滑泵輸出的潤滑油經
雙線分配器定量分配后送到由輸入的自動打開壓縮空氣管路單向閥將潤滑油形成油氣霧狀
到機器設備的摩擦部位上。適用于開式齒輪傳動的齒輪齒面，支承輥輪，滑動導軌面等機器摩擦部位的
潤滑。
DRB-J系列電動潤滑泵使用說明
1、DRB-J電動潤滑泵應安裝在室內，灰塵少，振動小，通風干燥，且便于補油、調整、檢查和維修保養等都方便的場合。如在室外或
環境條件惡劣的場合使用時，應采取防護措施。
2、貯油器內加注潤滑油，應使用DJB-V70型或DJB-V400型電動加油泵，從潤滑泵補給口注入。（補給口內裝有過濾器）。
3、潤滑泵運轉前向泵的減速機腔加注潤滑油（工業齒輪油N220）達到規定油標液位，減速機腔的潤滑油在潤滑泵投入使用
200小時，以后每隔200小時應檢查換。
4、潤滑泵的回轉方向是單向的，使用時按電機上旋向牌規定的旋向接線使用。
5、泵的溢流閥設定壓力，可以在0～10MPa范圍內任意調整，在使用時不允許過泵的公稱壓力的10%（11MPa）。

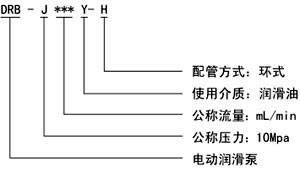

型號標注說明
| 使用說明 1、該型電動潤滑泵應安裝在環境溫度合適、灰塵少、振動小、便于調整、檢查、維護保養及補脂方便的地方并且盡可能布置在系統的中心位置，縮短系統配管長度，保持最低壓力降，使泵可以產生足以克服潤滑點阻力的壓力。 2、使用前先向柱塞泵的減速腔內加入N220的工業齒輪油至油標規定液面。 3、向貯油器內補脂使用DJB-70型電動加油泵從潤滑泵的補給口補進，使用的潤滑脂應清潔，不允許夾雜有污物。 4、潤滑泵的回轉方向是單向的，使用時必須按電機上旋向牌規定的旋向接線使用。 5、泵溢流閥的標準設定壓力為llMPa，可以在0—lOMPa范圍內任意調節，在使用時不允許超過泵公稱壓力的110%( 11MPa)。 6、環式潤滑泵的液壓換向閥的設定壓力按5MPa調定。 7、該型電動潤滑泵為室內安裝型，在室外或環境惡劣的場合使用時，必須采取防護措施。 | |

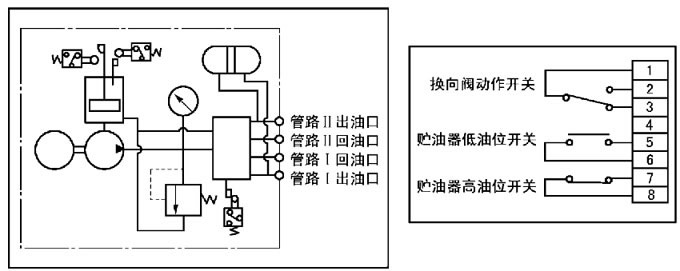

| 圖形符號 接線指示 | |
 |
技術參數
型號 | 公稱壓力MPa | 公稱流量 | 貯油器 | 配管方式 | 蓄能器容積ml | 電動機功率kW | 減速比 | 轉速r/min | 減速器潤滑油量L | 重量kg | |
標準型號 | 引進型號 | ml/min | 容積L | ||||||||
DRB-J60Y-H | U-25DL | 10 | 60 | 16 | 環式 | 50 | 0.37 | 1:15 | 100 | 1 | 140 |
DRB-J195Y-H | U-4DL | 195 | 26 | 0.75 | 1:20 | 75 | 2 | 210 | |||
