通用型干油控制箱

　　本公司研發的通用型干油控制箱采用單片機作為技術核心，LED數碼管顯示潤滑時間、間隔時間和潤滑循環次數，外觀簡潔大方。而且在功能上比傳統的干油控制箱也優越了許多。 傳統的干油控制箱只能配置固定的換向閥和壓差開關（壓力操縱閥）。而該控制箱可任意對換向閥和壓差開關（壓力操縱閥）進行配合動作?？纱?zhèn)鹘y(tǒng)電控箱（R1901、R1904、GDK01、GDK02、GDK03、DEA-2E）等。

一、 時間參數設定

　　打開電源，系統進入待機狀態，按下“參數保存”系統進入到參數設定模式。面板右上方的“潤滑計時”燈點亮，數碼顯示原潤滑時間設定值。按“設定移位”按鍵移動閃爍位，可在0 – 9999分任意設置潤滑時間數值。按“設定切換”按鍵，面板右上方的“間隔時間”燈點亮，數碼切換顯示為間隔時間設定值，用同樣方法設定間隔時間。設定好參數后，再按下“參數保存”就可將參數保存起來。

二、 工作原理

　　開機時系統進入待機狀態，按下相應的模式按鍵，系統就進入該功能運行。同時數碼顯示該模式功能的運行時間和循環次數。本控制箱具有自動模式、手動模式、持續模式三種工作模式。

　　1. 自動模式：按下“自動模式”鍵后系統進入自動控制運行狀態，“自動模式”“間隔時間”燈點亮，遠程開關接通后間隔時間開始計時，達到設定值時潤滑泵自動啟動，同時“潤滑時間”、“線一”、“潤滑泵”燈點亮，數碼顯示潤滑時間開始計時。系統開始啟動潤滑泵向一號線供脂，監控時間開始計時，當接收到管道壓差開關信號后，驅動電磁閥換向，系統向二號線供脂?！熬€一”燈滅，“線二”燈點亮，監控時間又開始計時。當壓差開關信號到時系統關閉潤滑泵，間隔時間又開始新一輪的潤滑供脂計時。這個過程循環往復的不斷潤滑供脂。當遠程開關斷開后，待該供脂周期結束后自動關閉潤滑泵。在系統運行期間如果監控時間到壓差開關仍未動作，則發出報警信號同時“監控超時”燈點亮，按“復位”鍵可解除報警。

　　2. 手動模式：按下“手動模式”鍵后，系統進入手動模式?！笆謩?dòng)模式”燈亮，按“潤滑泵啟動”系統運行，點亮“線一”、“潤滑泵”燈，系統自動供脂一周后潤滑泵停止。如果要停止?jié)櫥?，只需按下“潤滑泵啟?dòng)/停止”就能停止?jié)櫥霉ぷ鳌?/p>

　　3. 持續模式：此模式一般用于長時間供油和系統調試中使用，按下“持續模式”按鍵后，“持續模式”、“潤滑泵”、“線一”燈點亮，系統開始潤滑供油。加油泵控制：在潤滑泵運行期間，加油泵始終處于自動工作狀態。只要低油位信號到，加油泵就自動加油，“加油泵”燈點亮，同時報警“油位低”燈亮（如果油位低信號十分鐘內仍不解除，自動停潤滑泵防止吸空）。直到高油位開關斷開才停止加油。如果要人工控制，只需重復按下“加油泵啟動/停止”按鍵即可。

　　4. 潤滑泵工作時，如果系統壓力超過設定值時，電接點壓力表發出信號，發出報警，“系統超壓”、”故障”燈點亮，提醒工作人員檢修。

　　5. 所有報警故障信號都可手動按“復位”按鍵解除。

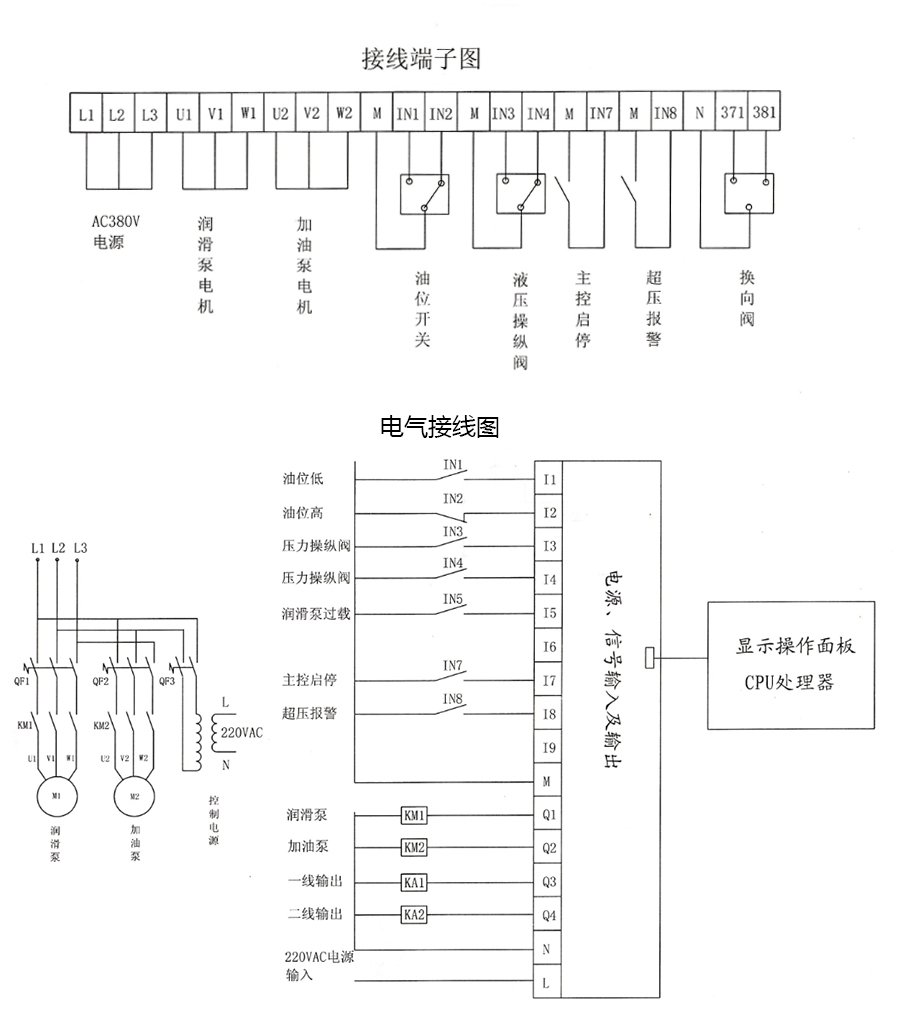

　　6. 如果控制箱不能正確換向，請調換IN3和IN4換向信號線。

三、 技術特性

　　1. 輸入電壓  AC380V  三相四線制  50HZ

　　2. 輸入信號  a. 遠程開關  b. 液位開關  c. 壓差開關/壓力開關

　　3. 輸出信號

　　　a. 潤滑泵電機（ AC380V，0.55KW – 1.5KW ）

　　　b. 加油泵電機（ AC380V，0.37KW- 1.1KW ）

　　　c. 電磁換向閥信號/二位四通閥（ AC 220V，50W）
