GDR型高低壓稀油站

一、使用條件

本產品適用于裝有雙滑履動靜壓的軸承的磨機、回轉窯等大型設備的稀油潤滑系統中，潤滑設備其工作介質粘度等為N22～N460(相當于ISO VG22～460)的工業潤滑油；若將低壓泵油量分成二個供油管道時，可以用一套雙高壓高(低)壓稀油站代替二臺普通高(低)壓稀油站[如GXYZ型A系列高(低)壓稀油站中較小者]。

根據動靜壓潤滑工作原理，在啟動、低速和停車時用高壓系統，正常運行時用低壓系統，以大型機械在很多不同轉速下均能獲得的潤滑以主機壽命。

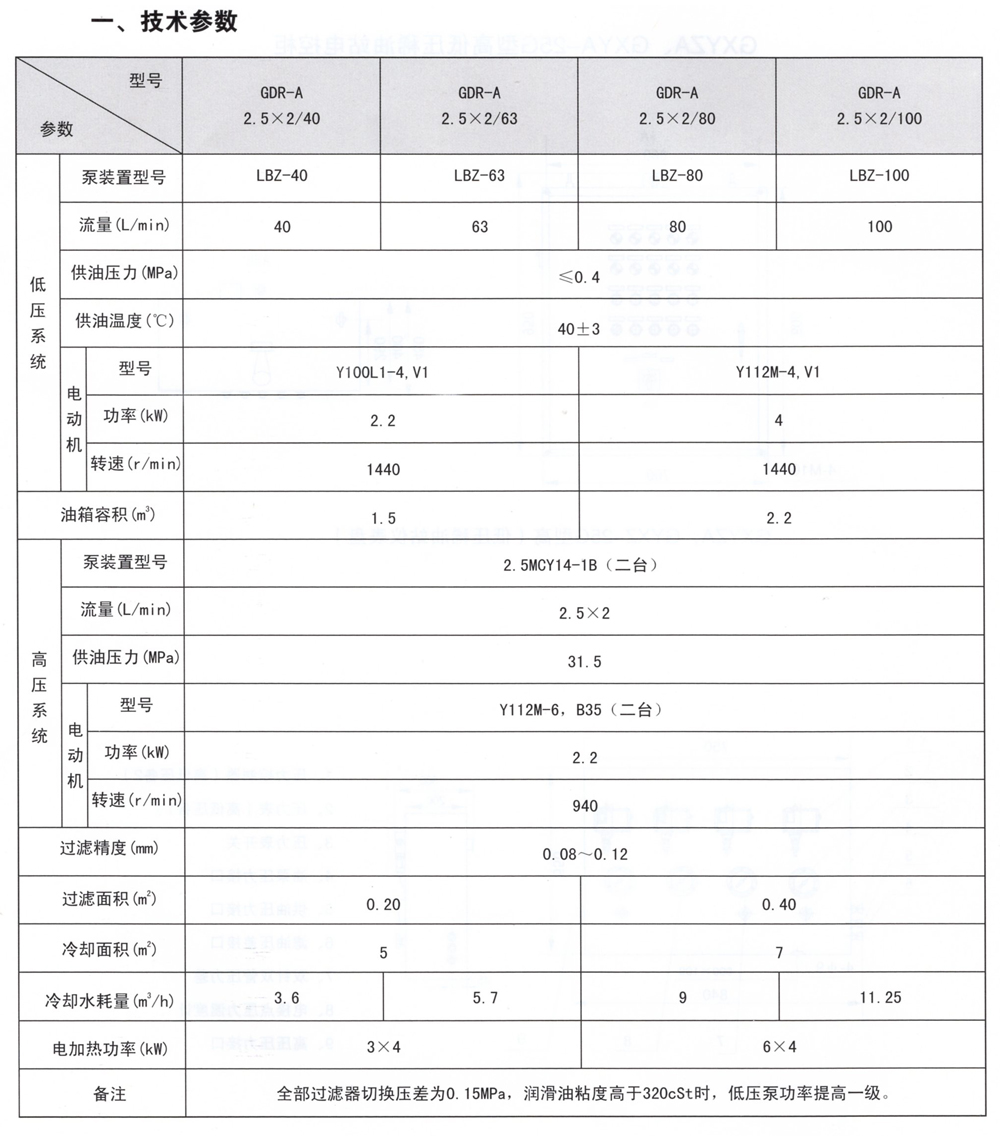

稀油站二根高壓輸出管道的壓力均為31.5MPa，流量各為2.5L/min，低壓部分的壓力為0.4MPa,低壓流量為16～100L/min；稀油站具有過濾、冷卻、加熱等裝置和聯鎖、報警、自控等功能。

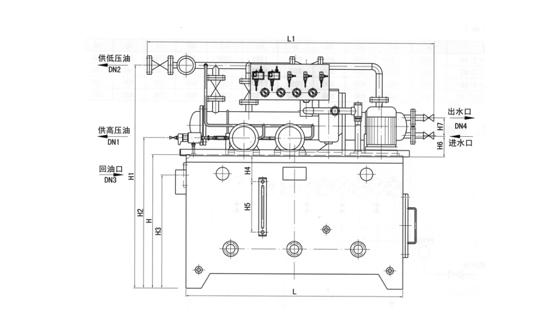

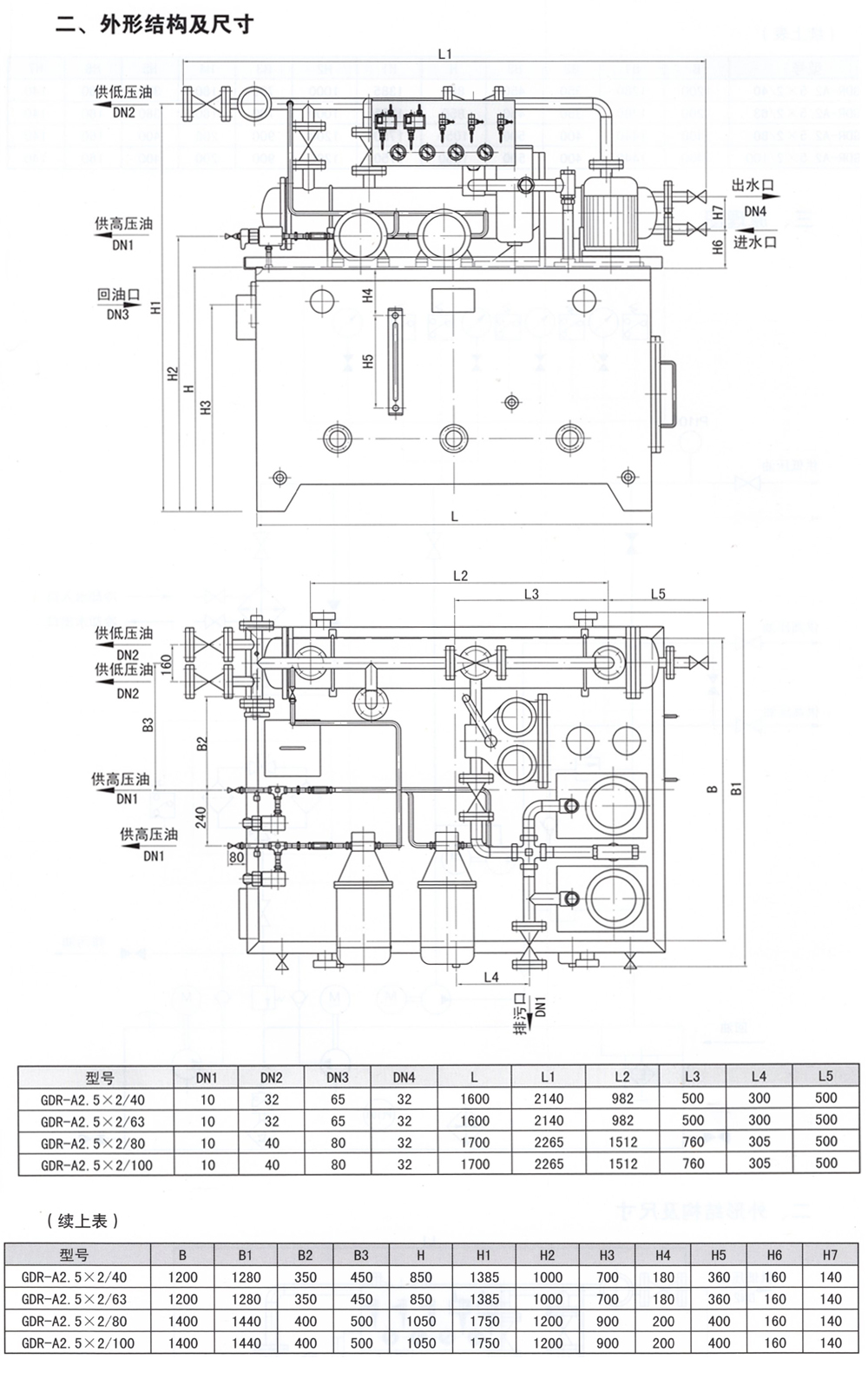

該產品的性能參數及尺寸應符合表和圖中的規定；潤滑設備本裝置由油站、儀表盤和電控柜(可用PLC控制)成套組成。

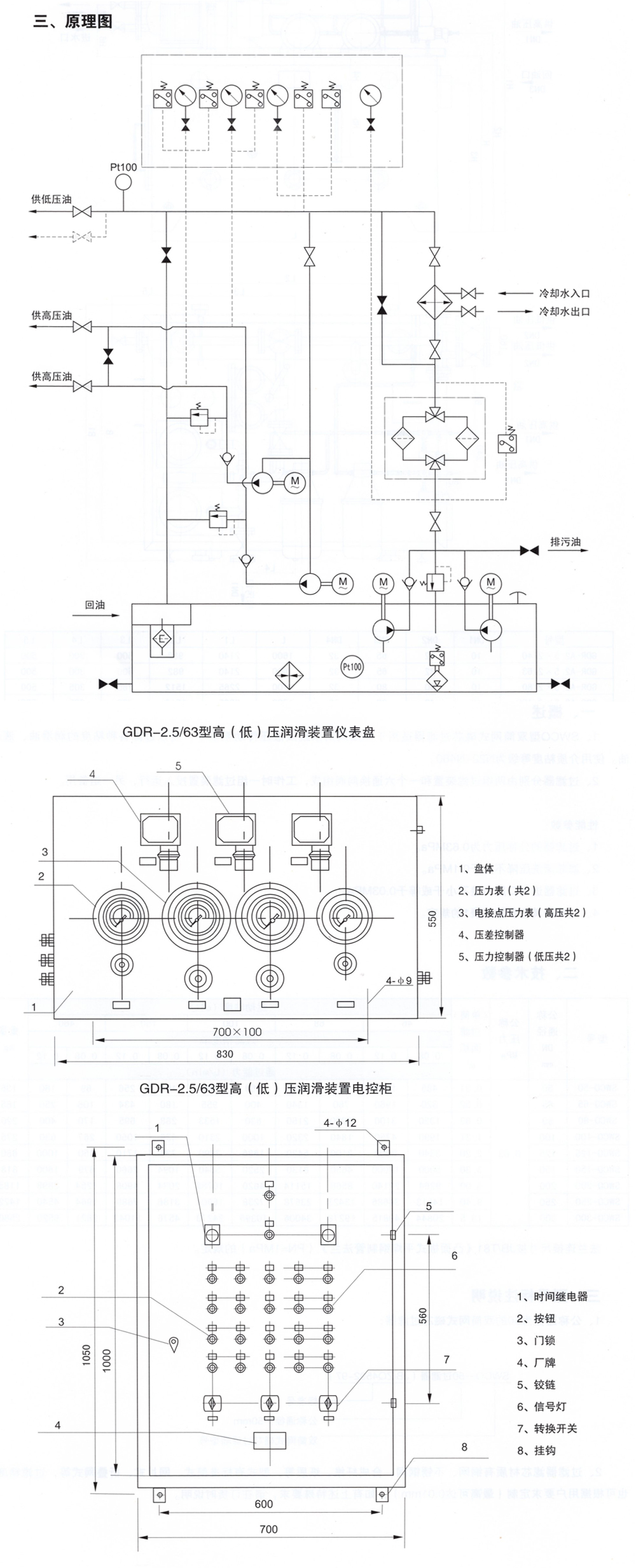

二、工作原理與結構特點

雙高壓高(低)壓稀油站的主要特點為一套稀油站有二根高壓輸出管道，可二個高壓潤滑點的需要，其他和普通高(低)壓稀油站相同。

每根高壓輸出管道均有壓力表和壓力控制器，以便控制每根高壓管道的壓力及觀察工況。

本產品組成部分也和普通高(低)壓稀油站相同；比它多一臺高壓油泵，二臺高壓油泵的吸口均聯于低壓泵的供油口；二臺高壓泵均啟動時，要從低壓供油口吸走5L/min的潤滑油，對低壓泵流量較小者，啟動高壓泵時低壓供油的壓力可能會，對潤滑油均供向同一軸承的系統來說。

軸承的潤滑油總量并未減少，不會影響對軸承的潤滑；但啟動高壓泵時，潤滑設備低壓壓力的減少可能造成備用低壓泵會臨時啟動，這種情況也不致影響潤滑系統的正常工作；但采用二低壓泵互相切換的備用工作方式時，可能工作泵停止后，備用泵流量仍要求時就不能使?jié)櫥到y(tǒng)正常工作了；故選用較小流量低壓泵時應注意這一情況。
