GXYZA型高低壓稀油站

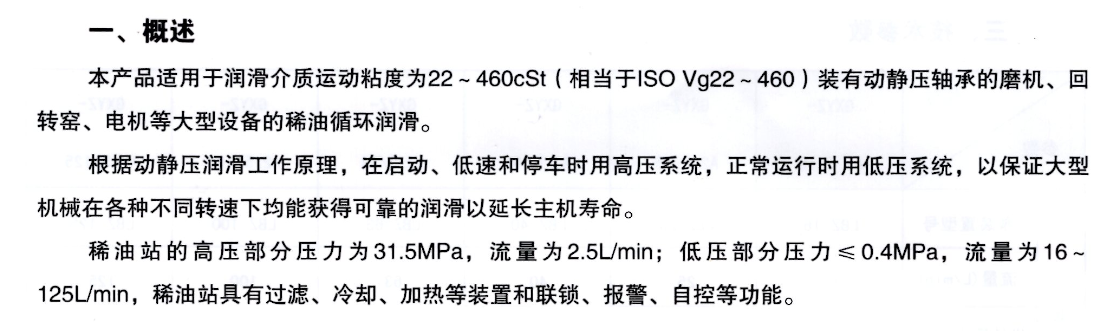

一、概述

GXYZ型高低壓稀油站適用于潤滑設備介質運動粘度為22～460cSt（相當于ISO VG22～460）的稀油潤滑系統；例如：裝有動靜承的磨機、回轉窯、電機等大型設備的稀油潤滑系統。

根據動靜壓潤滑工作原理，在啟動、低速和停車時用高壓系統，正常運行時用低壓系統，以大型機械在很多不同轉速下均能獲得牢靠的潤滑以拖長主機壽命。

稀油站的高壓部分壓力為31.5MPa，流量為2.5L/min；低壓部分壓力≤0.4MPa，流量為16～125L/min。

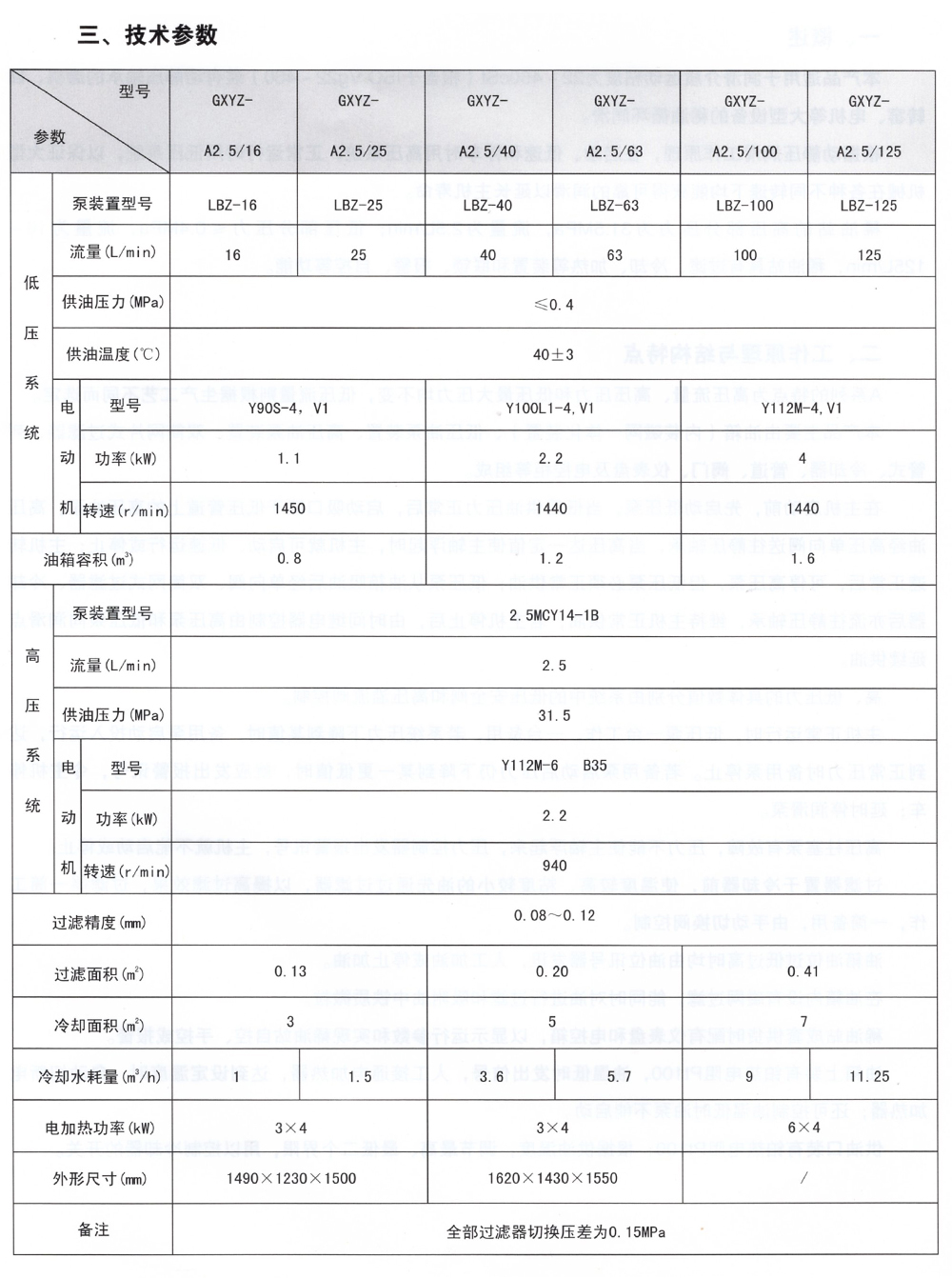

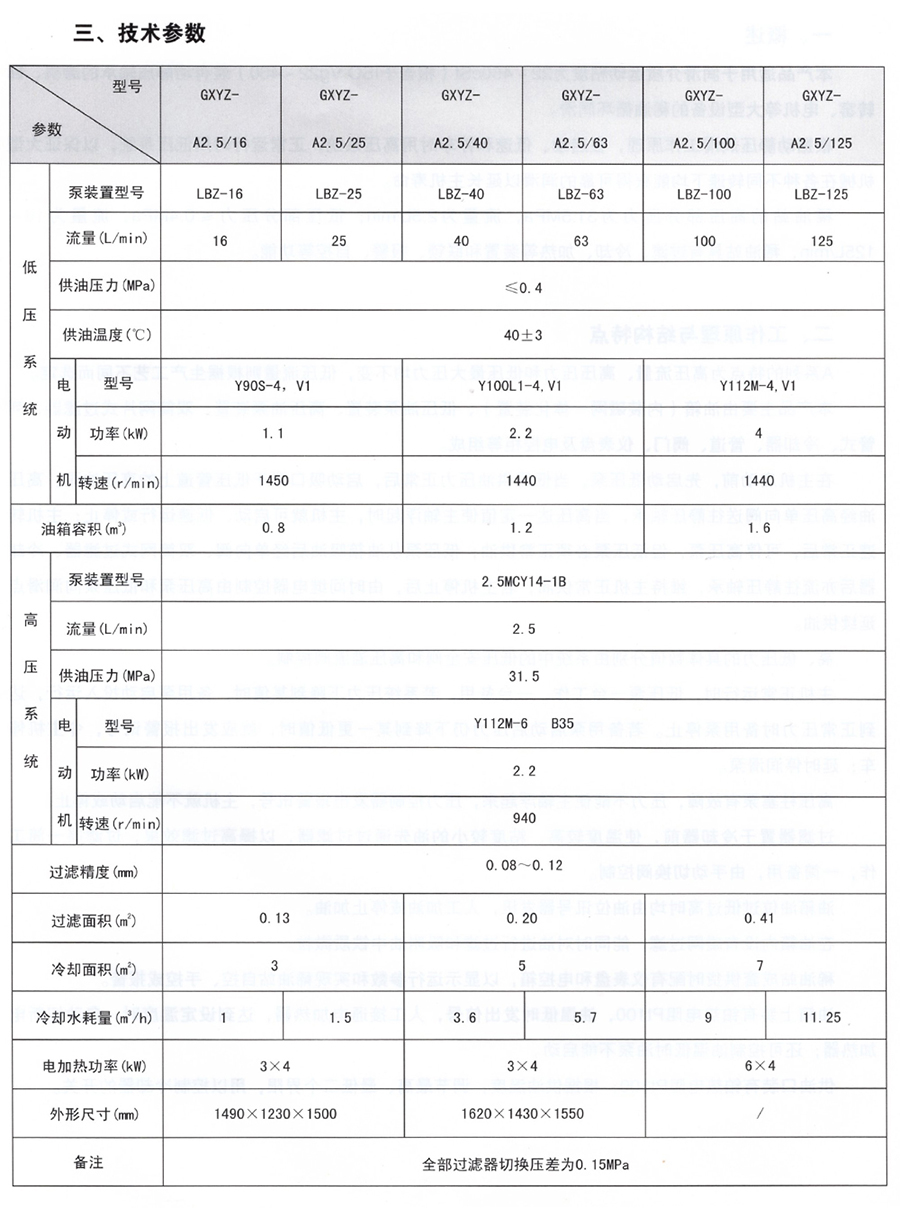

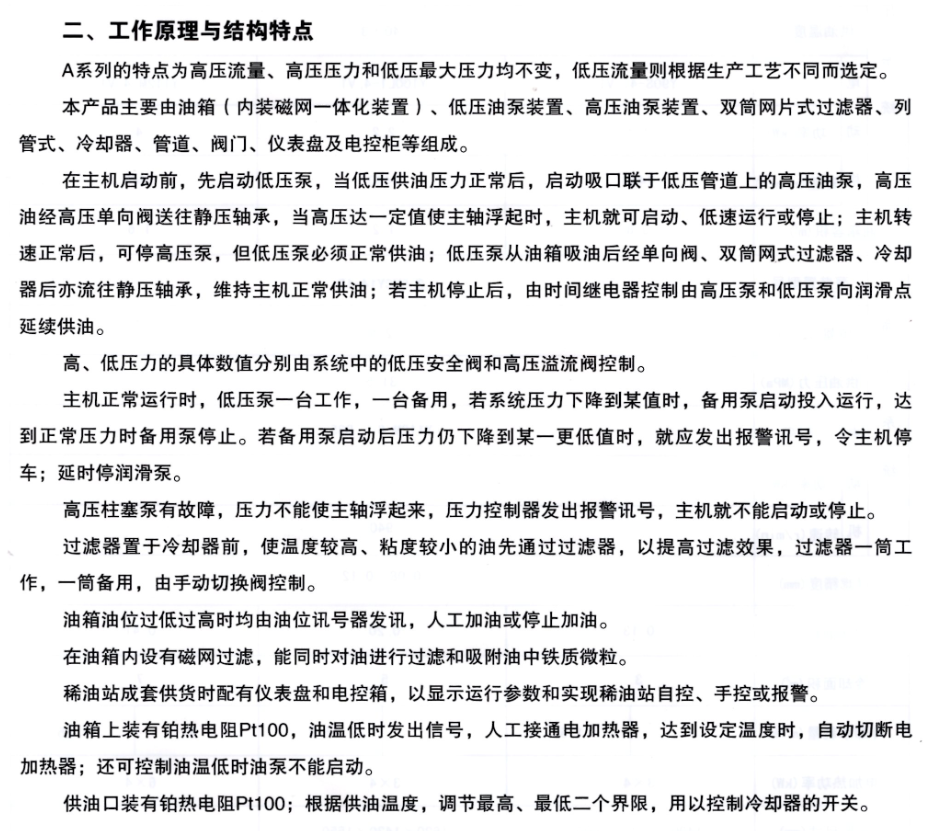

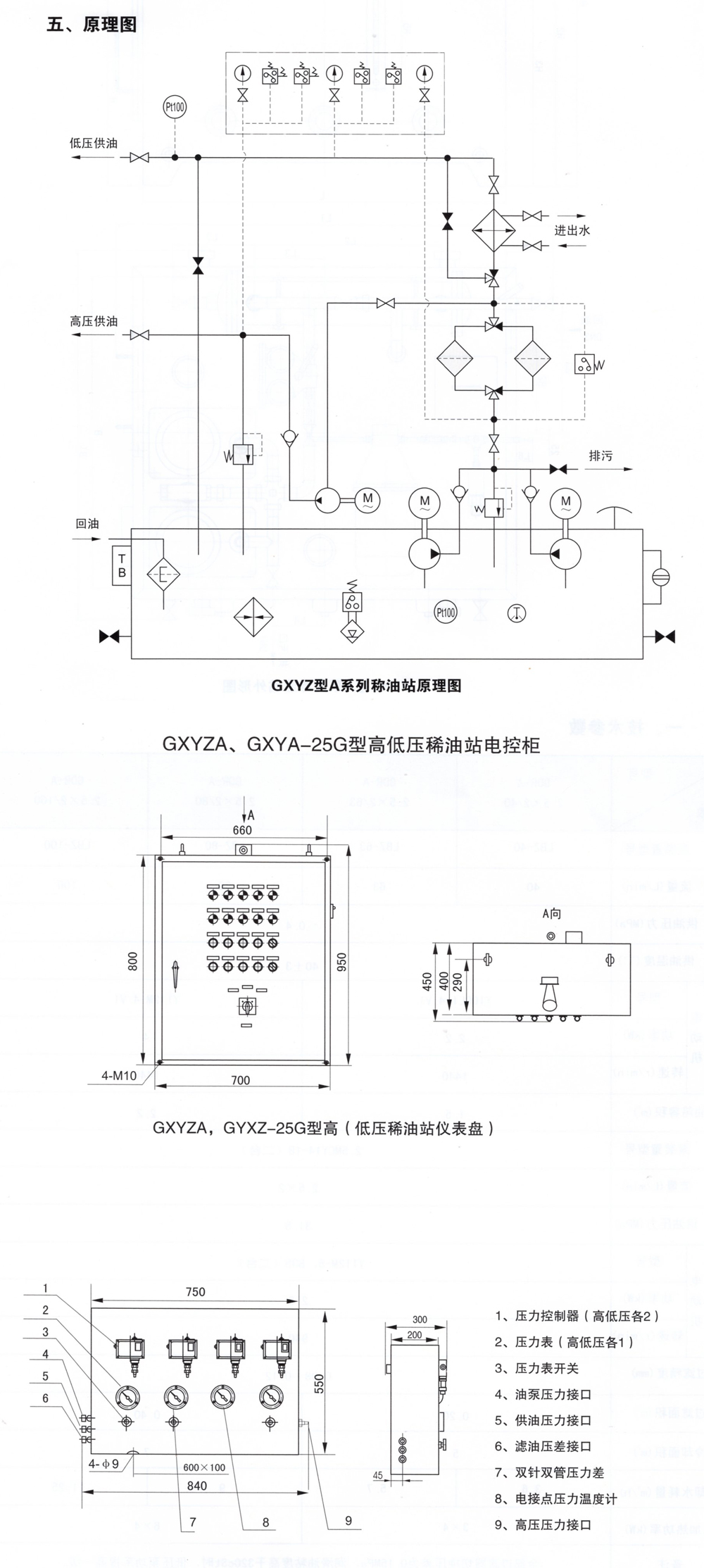

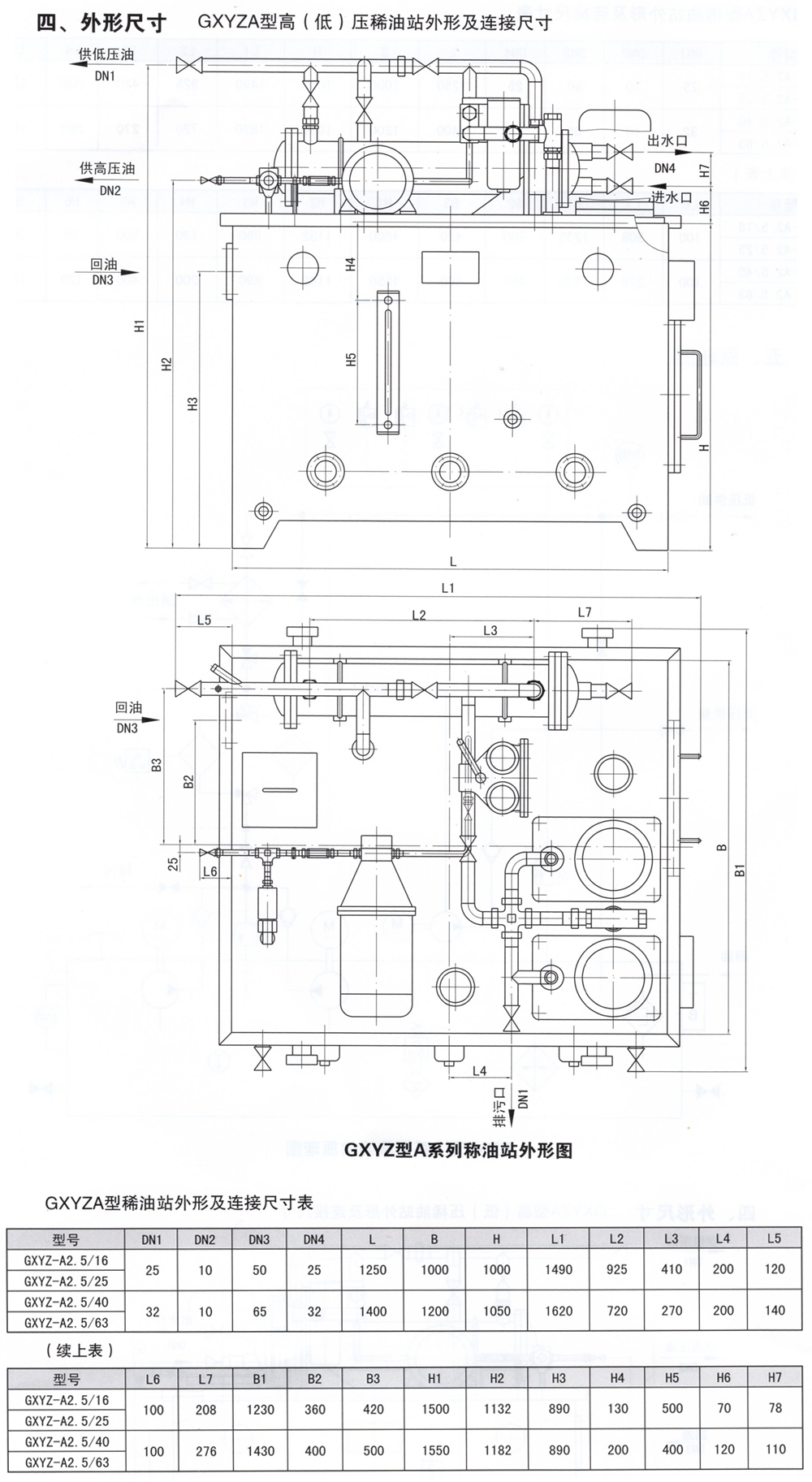

二、工作原理與結構特征

本產品主要由油箱、低壓油泵裝置、高壓油泵裝置、雙筒網片式過濾器、冷卻器、管道、閥門、儀表盤及電控柜等組成。

在主機啟動前，先啟動低壓泵，當?shù)蛪汗┯偷膲毫φ：螅瑔?dòng)吸口聯于低壓管道上的高壓油泵，高壓油經高壓?jiǎn)蜗蜷y送往靜，當高壓達值使主軸浮起時，主機可啟動、低速運行或停止；主機轉速正常后，可停高壓泵，但低壓泵正常供油；低壓泵從油箱吸油后經單向閥，雙筒網式過濾器、冷卻器后亦流往靜壓維持主機正常供油；若主機停止后，還要定時由高壓泵和低壓泵供油，則由時間繼電器進行控制向潤滑點斷續供油。

高、低壓力的具體數值分別由系統中的低壓高壓溢流閥控制。

主機正常運行時，低壓泵一臺工作，一臺備用，若系統壓力下降到某值時，備用泵啟動投入運行，達到正常壓力時備用泵停止。若備用泵啟動后壓力仍下降到某一低值時，就應發出報警訊號，令主機停車；停潤滑泵。

高壓柱塞泵有故障，壓力不能使主軸浮起來，壓力控制器發出報警訊號，主機就不能啟動或停止。

過濾器置于冷卻器前，使溫度較高、粘度較小的油先通過過濾器，以過濾成效，過濾器一筒工作，一筒備用，由手動切換閥控制。

油箱油位過低過高時均由油位訊號器發訊，潤滑設備人工加油或停止加油。

在油箱內設有磁網過濾，能同時對油進行過濾和吸附油中鐵質微粒。

稀油站成套供貨時配有儀表盤和電控箱，以顯示運行參數和實現稀油站自控、手控或報警。

油箱上裝有電接點溫度計，油溫低時發出信號，人工接通電加熱器，達到設定溫度時，自動切斷電加熱器；還可控制油溫低時油泵不能啟動。

供油口裝有鉑熱電阻Pt100；根據供油溫度，調節比較高、比較低二個界限，用以控制冷卻器的開關。
