擋輪液壓站（TBY一12型）

TBY-12型擋輪液壓站裝有兩套可調流量微量計量泵，正常工作時，油泵一臺工作，一臺備用，在特殊需要時亦可允許同時啟動兩泵，系統最高壓力為10MPa，最低壓力為4MPa，油缸上行速度由變量微量油泵來調定，油缸下行時的速度由節流閥來調定，潤滑設備油溫是由裝在油箱上的雙金屬電接點溫度計來控制電加熱器的關閉，油站系統有一臺精度為10mm的精過濾器，確保液壓油的清潔。過濾器壓差達到0.35MPa時報警，并及時更換過濾器濾芯。

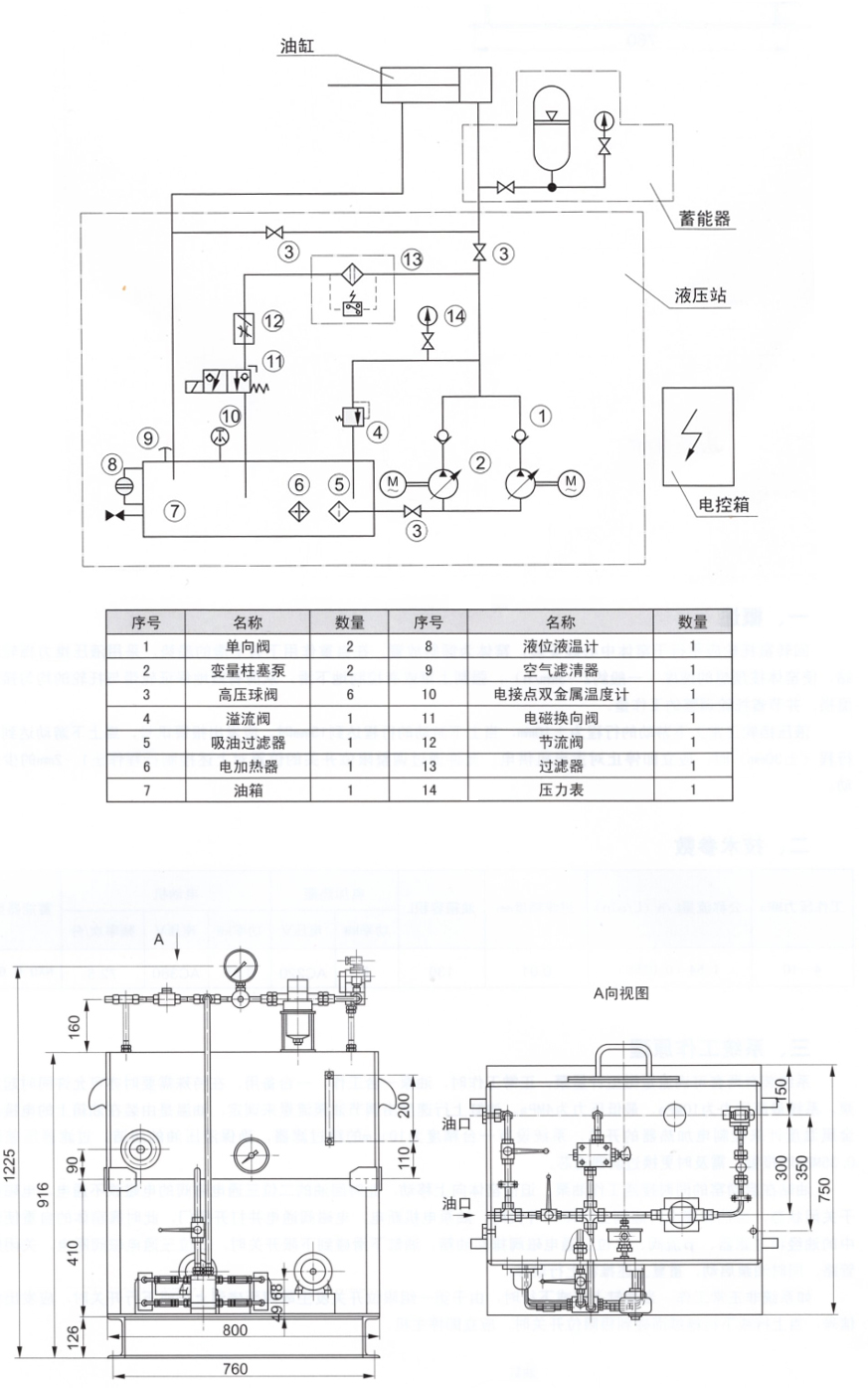

       油站在啟動窯的同時接通工作油泵，迫使窯體向上移動，此時回油的二位三通電磁球閥的電磁鐵不通電，電磁閥處于關閉狀態，當擋輪座上行碰到上行限位開關時，油泵電機斷電，電磁球閥通電并打開閥門，此時靠窯體的自重使油缸中的油經精過濾器、節流閥、二位三通電磁球閥排回油箱。油缸下滑碰到下限開關時，二位三通電磁球閥斷電，關閉回油管路，同時油泵啟動，重復上述推窯上行動作。

產品簡介

    回轉窯托輪應平行于窯體中心線安裝，窯體為傾斜放置，在自重作用下有下滑的趨勢，采用液壓推力擋輪液壓站，使窯體按預想的速度（一般約2～3mm/h），強制上竄或有控制地下滑，從而有效地保證輪帶與托輪的均勻接觸和磨損，并節省托輪調整的工作量。

    液壓擋輪正常上下游動的行程為±lOmm，當上下游動的行程達到15mm時，應發出報警訊號，當上下游動達到極限行程(±30mm)時，應立即停止對主電機供電。允許通過調整限位開關的位置對上述控制行程作±1～2mm的少量變動。
