擋輪液壓站（NC一14）

所屬分類：液壓裝置
點擊次數：
發布日期：2020/02/13
更多
在線詢價

產品介紹
使用說明
技術參數
訂貨說明

一、產品簡介

回轉窯托輪應平行于窯體中心線安裝，窯體為傾斜放置，在自重作用下有下滑的趨勢， 智能集中潤滑采用液壓推力擋輪液壓站，使窯體按預想的速度（一般約2~ 3mm/h）強制上竄或有控制地下滑，從而有效地保證輪帶與托輪的均勻接觸和磨損，以節省托輪調整的工作量。

液壓擋輪正常上下游動的行程為±10mm．當上下游動的行程達到15mm時，應發出報警訊號，潤滑設備當上下游動達到極限行程(±30mm)時，應立即停止對主電機供電，允許通過調整限位開關的位置對上述控制行程作±2mm的少量變動。

二、技術參數
1、工作壓力：4～10MPa 　2、公稱流量：1.14L/min 　　　 3、過濾器精度：20mm
4、油箱容積：0.11m3 　　5、電加熱器功率：AC220V,1kW 　6、電機功率：0.75kW

三、外形尺寸

潤滑設備

1111

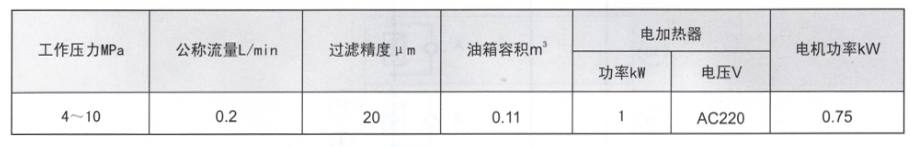

技術參數

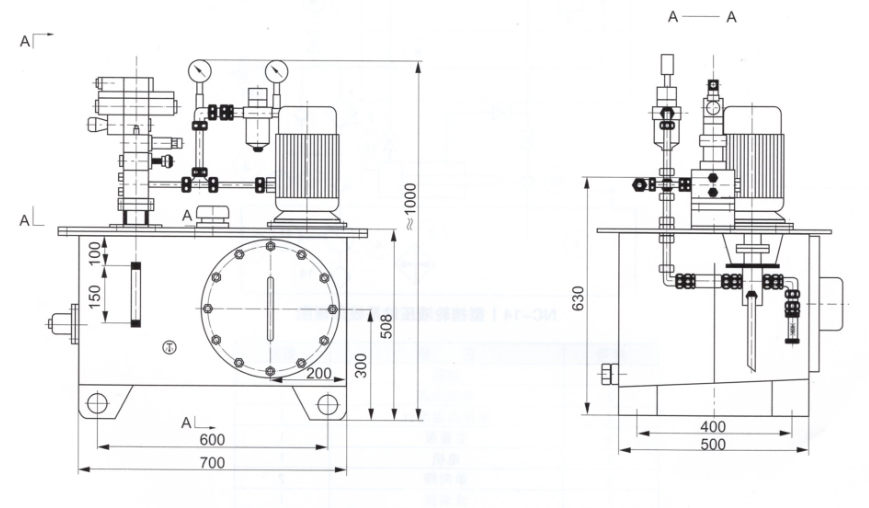

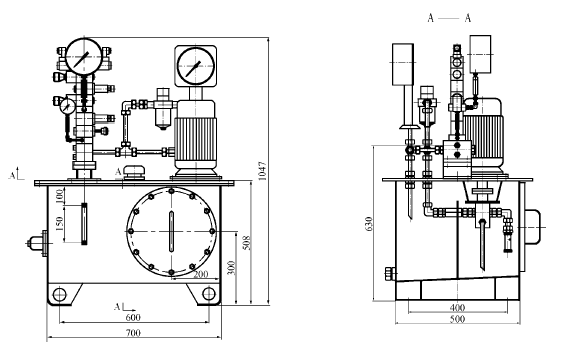

外形結構及尺寸

工作原理

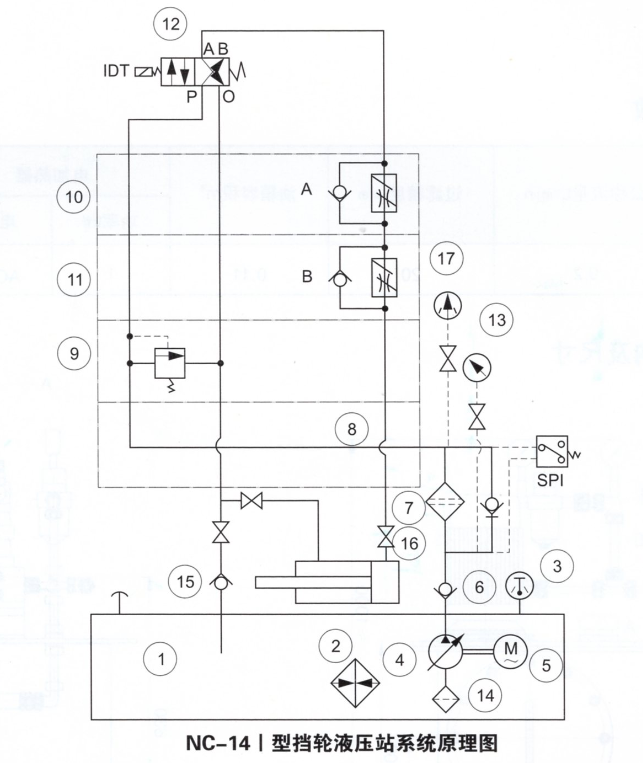

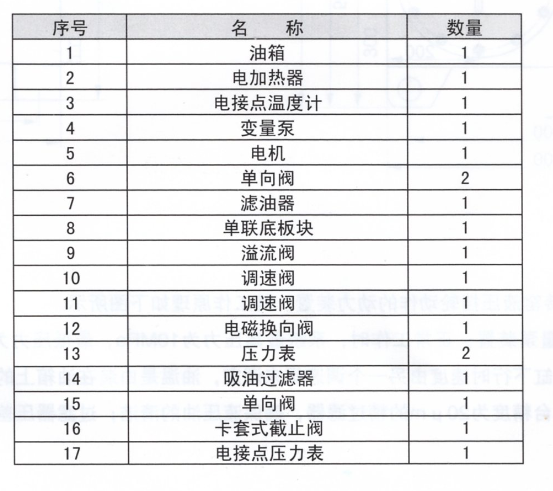

擋輪液壓站是控制回轉窯液壓擋輪動作的動力裝置，其工作原理如下圖所示。

系統裝有一套柱塞變量泵裝置；正常工作時，系統最高壓力為lOMPa，最低壓力為4MPa，油缸上行速度由柱塞變量泵及調速閥來調定；油缸下行時速度由另一個調速閥來調定，油溫是由裝在油箱上的電接點雙金屬溫度計來控制電加熱器的開閉；系統設有一臺精度為20Um的精過濾器，確保液壓油的清潔；過濾器壓差達到0.35MPa時報警，需及時更換過濾器濾芯。

制電加熱器的開閉；系統設有一臺精度為20 u m的精過濾器，確保液壓油的清潔；過濾器壓差達到0.35MPa時報警，需及時更換過濾器濾芯。

在啟動回轉窯的同時開通工作油泵并接通IDT電磁鐵，液壓油通過調速閥A迫使窯體向上移動：當擋輪座上行碰到上行限位開關時，油泵電機斷電，IDT也斷電，此時靠窯體自重使油缸中的油經調速B，單向閥（背壓閥）排入油箱；油缸下滑碰到下限位開關時，電磁鐵IDT又通電，泵又啟動，重復上述推窯上行動作。

如系統工作不正常，當油缸上行或下行時，由于第一組限位開關發生故障而碰到另一組上行或下行開關時，應發出報警信號，當仍繼續上行或下行又碰到極限位置開關時，應立即停主機。
