噴射式潤滑系統介紹
所屬分類：潤滑系統設計方法介紹
- 點擊次數：
- 發布日期：2020/02/14
- 在線詢價
- 產品介紹
- 使用說明
- 技術參數
- 訂貨說明
應用范圍
噴射式智能潤滑系統廣泛適用于冶金、礦山、電廠、水泥、造紙等機械設備(如:球磨機、回轉窯、高爐布料器、干燥機等)的大型開式齒輪副和軋機支承輥輪,滑動導軌面以及鋼絲繩、鏈條等摩擦部位的潤滑。
系統特點

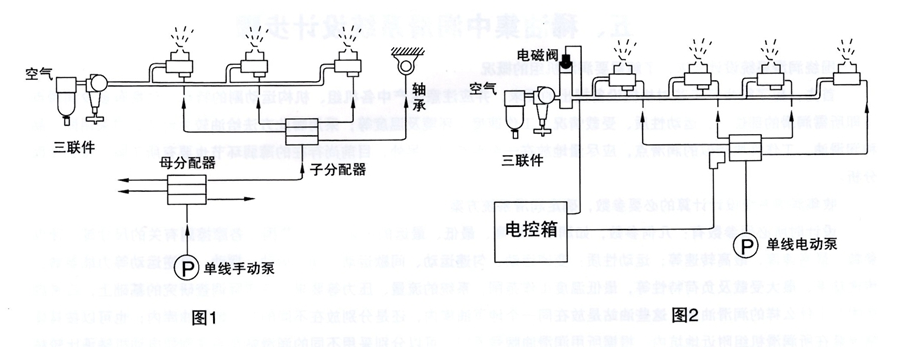

噴射式潤滑系統可與任何形式的單線/雙線式潤滑組合,可使用高粘度潤滑油,潤滑脂或加揮發添加劑的其他潤滑材料。可潤滑設備齒輪寬度50mm~1000mm,并通過對噴射潤滑的使用為齒輪及其它摩擦面提供了持久的油膜。這樣大大減小了停機時間及降低維修費用,提高了設備的使用壽命。

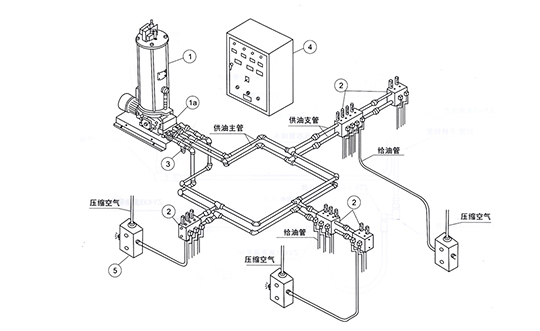

自動控制的噴射系統由電控箱內的系統時間繼電器決定的給油時間間隔進行自動運轉。具有“空氣壓力低”、“給油時間延長”、“間隔時限故障”、“貯油器空”、“過負荷運轉”等顯示報警功能。當系統工作時分配器即隨之分別給油動作,從分配出油口送出的定量潤滑劑進入噴射閥,噴射閥內的活塞在油壓的作用下,將閥進氣路的單問閥同時也同步打開,壓縮空氣進入閥通道與噴嘴連通處,將送至噴嘴口的潤滑劑進行霧化,進而霧化狀的潤滑劑噴向機器摩擦部位。
噴嘴組件的設計安裝要點

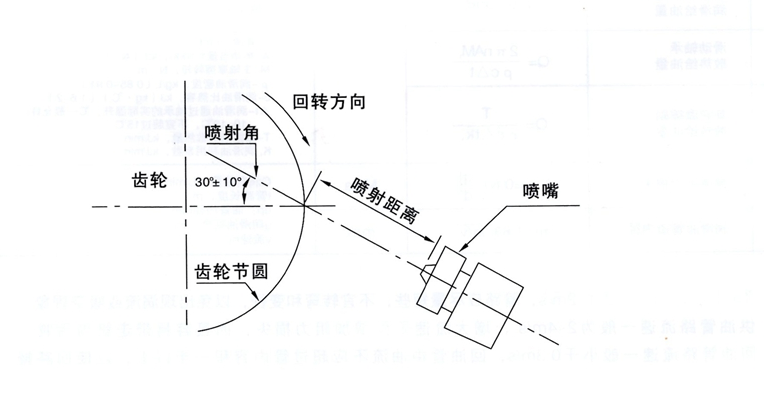

噴嘴組件在開式齒輪防護罩上的安裝位置及安裝角度,對齒輪的潤滑效果有很大的影響,請按例圖規范的要求正確安裝。噴嘴點與噴射面的間距必須在所選噴射規定的尺寸范圍±10mm;噴嘴與噴射物齒輪節圓的夾角以30°±10°為佳,且噴射方向與回轉方向向?qū)Α?/p>
