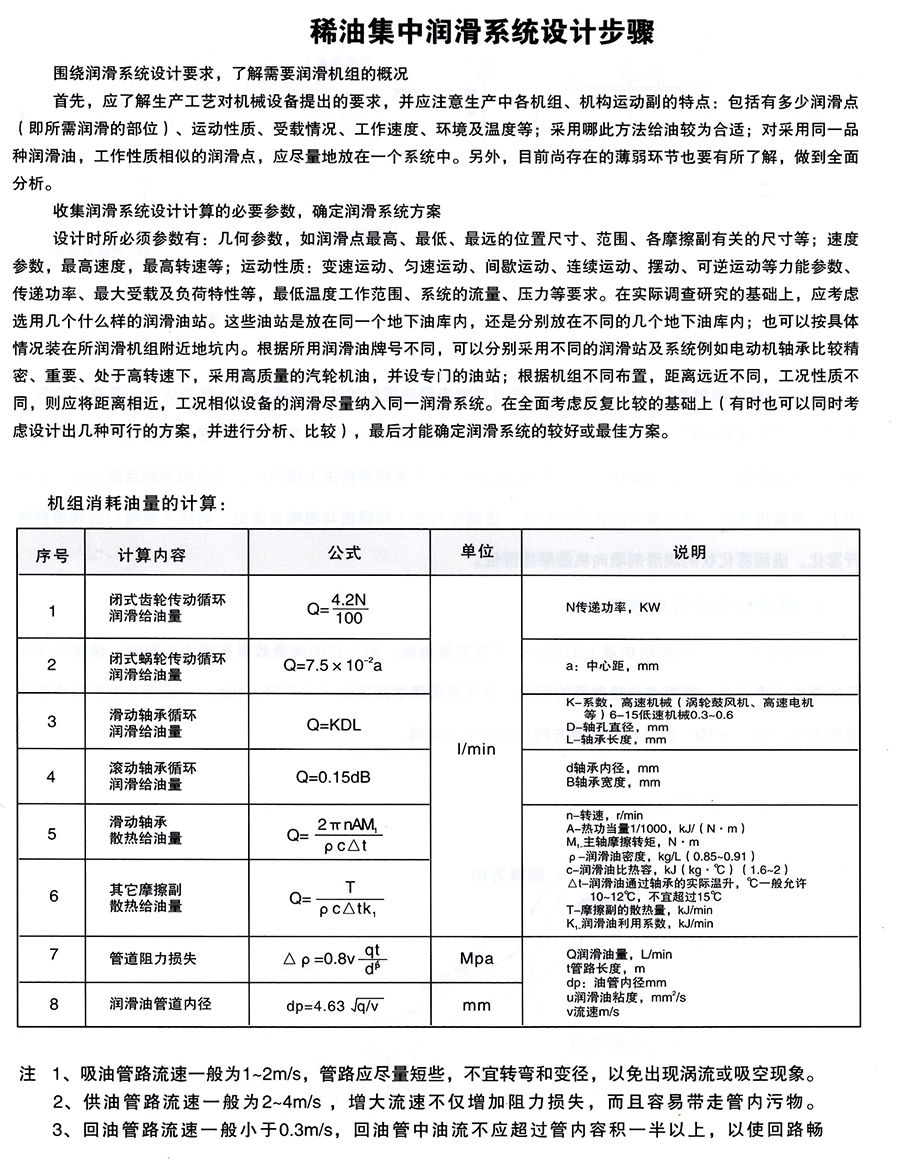

稀油集中潤滑系統設計步驟

稀油集中潤滑系統設計步驟

圍繞潤滑系統設計要求,了解需要潤滑機組的概況

首先,應了解生產工藝對機械設備提出的要求,并應注意生產中各機組、機構運動副的特點:包括有多少潤滑點，即所需潤滑的部位)、運動性質、受載情況、工作速度、環境及溫度等;采用哪此方法給油較為合適;對采用同一品種潤滑油,工作性質相似的潤滑點,應盡量地放在一個系統中。另外,目前尚存在的薄弱環節也要有所了解,做到全面分析。收集潤滑系統設計計算的必要參數,確定潤滑系統方案，設計時所必須參數有:幾何參數,如潤滑點最高、最低、最遠的位置尺寸、范圍、各摩擦副有關的尺寸等;速度參數,最高速度,最高轉速等;運動性質:變速運動、勻速運動、間歇運動、連續運動、擺動、可逆運動等力能參數、傳遞功率、最大受載及負荷特性等,最低溫度工作范圍、系統的流量、壓力等要求。在實際調查研究的基礎上,應考慮選用幾個什么樣的潤滑油站。這些油站是放在同一個地下油庫內,還是分別放在不同的幾個地下油庫內;也可以按具體情況裝在所潤滑杋組附近地坑內。根據所用潤滑油牌號不同,可以分別采用不同的潤滑站及系統例如電動機軸承比較精密、重要、處于高轉速下,采用高質量的汽輪機油,并設專門的油站;根據機組不同布置,距離遠近不同,工況性質不同,則應將距離相近,工況相似設備的潤滑盡量納入同一潤滑系統。智能潤滑系統在全面考慮反復比較的基礎上(有時也可以同時考慮設計出幾種可行的方案,并進行分析、比較),最后才能確定潤滑系統的較好或最佳方案。
