XYZ-G型稀油站

XYZ-G型稀油站

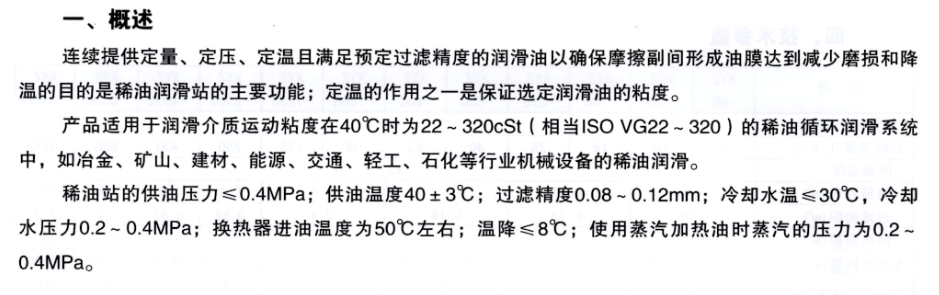

本產品適用于冶金、重型、礦山等機械設備稀油系統中，潤滑設備其工作介質粘度等級為N22～N460(相當于ISOVG22-460)的工業潤滑油，冷卻裝置采用列管式油冷卻器。

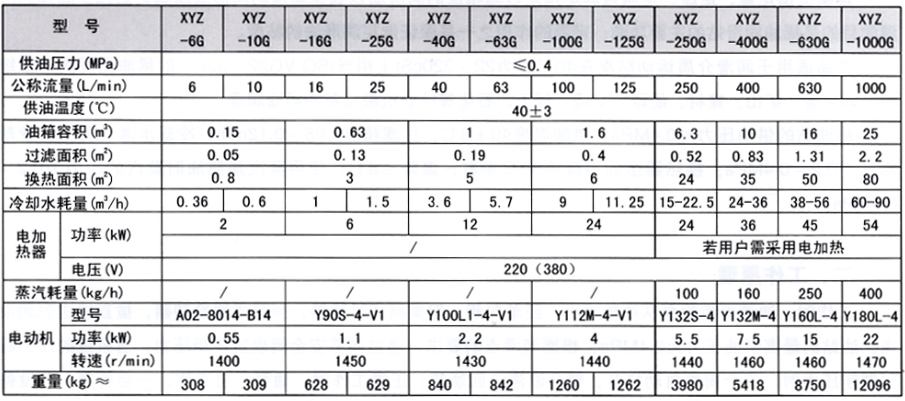

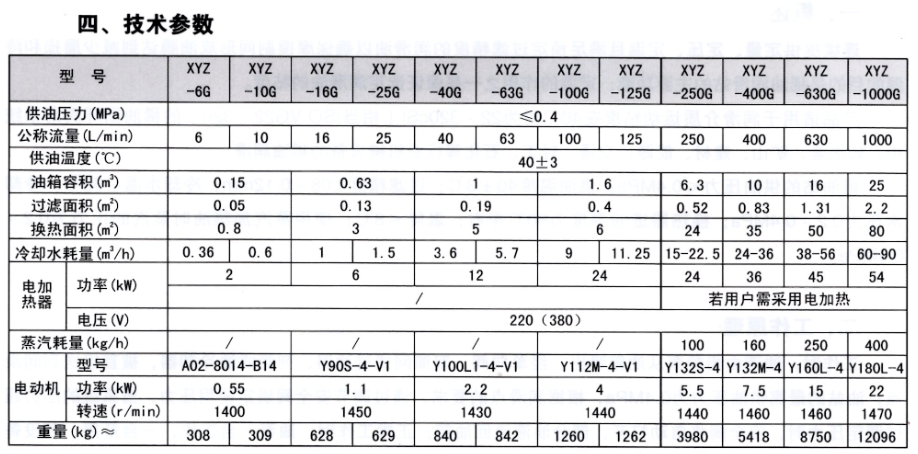

稀油潤滑裝置的公稱供油的壓力為0.5MPa；過濾精度低粘度時為0.08mm；高枯度時為0.12mm；冷卻水溫度≤30℃；冷卻水壓力≤0.4MPa；冷卻器的進油溫度為50~C時，油溫降≥8℃，蒸汽壓力為0.2～0.4MPa；泵口壓力應大于O.63MPa。(當過濾器冷卻器等阻力均達高值時，若供油的壓力O.5MPa，需增加泵口壓力)。

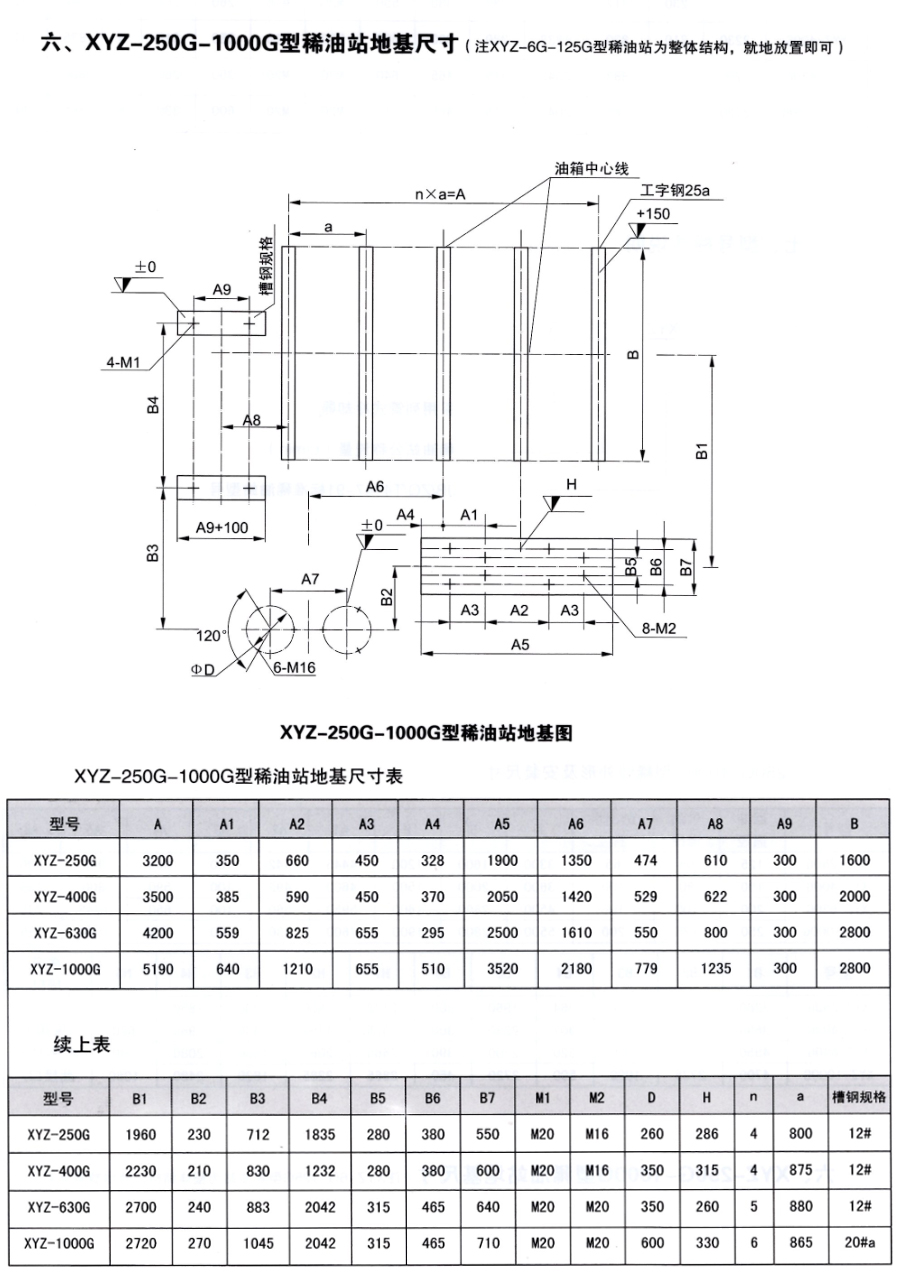

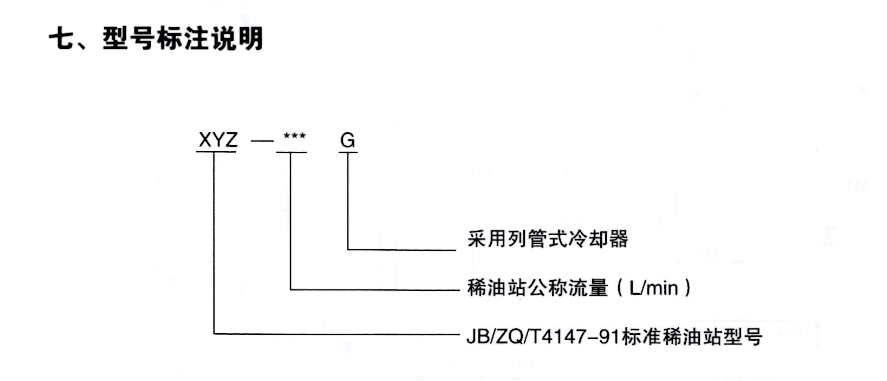

XHZ-6.3～XHZ-125的小型稀油潤滑裝置為整體出廠；XHZ-160～XHZ-500的中型稀油潤滑裝置為分部件包裝出廠；XHZ-630～2000及XHZ-630A～2000A(帶壓力罐加“A”)的大型稀油潤滑裝置為散件成套供貨，現場焊接組裝。

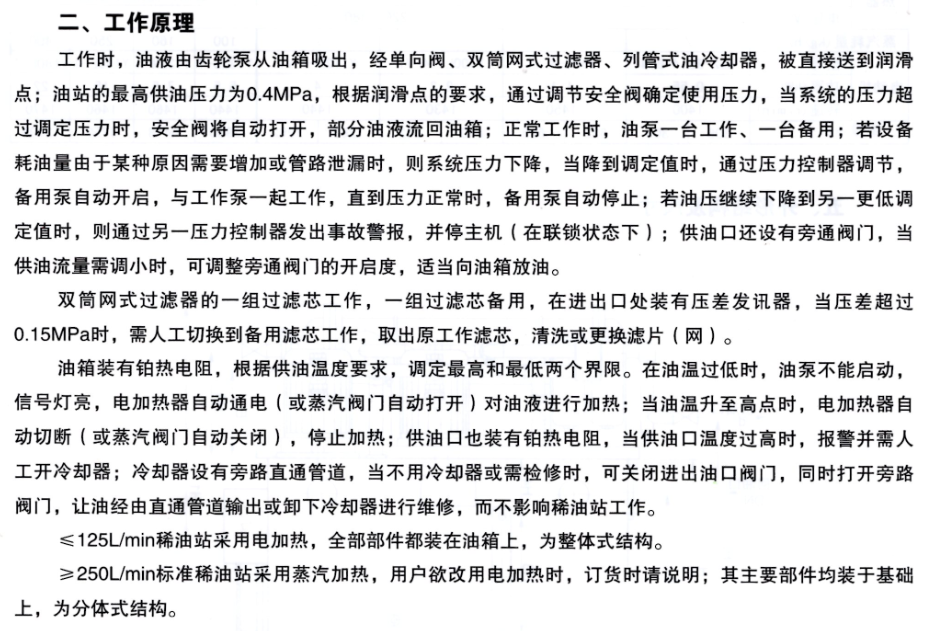

二、工作原理

油液由油泵排出經單向閥、截止閥、雙筒網式過濾器及油冷卻器后被直接往潤滑點，然后沿著系統的回油總管經回油過濾流回油箱。泵的公稱壓力應大于O 63MPa(即泵的出口壓力)，稀油潤滑裝置的供油的壓力為0.5MPa(即出口油口壓力L設有壓力罐的稀油潤滑裝置，其氣源壓力為0.5～0.6MPa。

正常操作時，一臺齒轉泵工作，一臺備用，通過轉換開關來控制使之交替使用，泵的出口12，用以幸免油泵過截，此閥設定的開啟定壓力為063MPa或稍大。系統的壓力由壓力開關控制，當系統壓力達到正常調定值時，主機方可啟動，當系統壓力低于某一調定值時，備用泵自動啟動，直到壓力恢復正常為止。如系統壓力繼續，低于調定值時，發出低壓事故報警信號，令主機停車故障，停油泵。

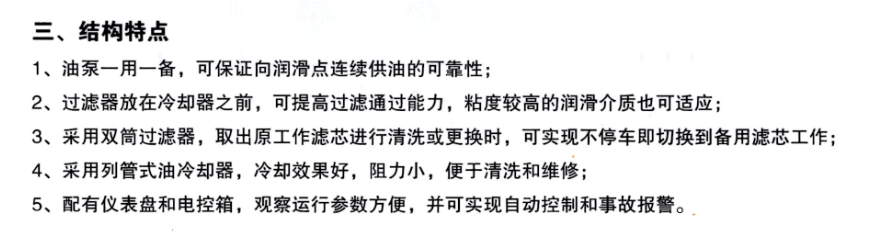

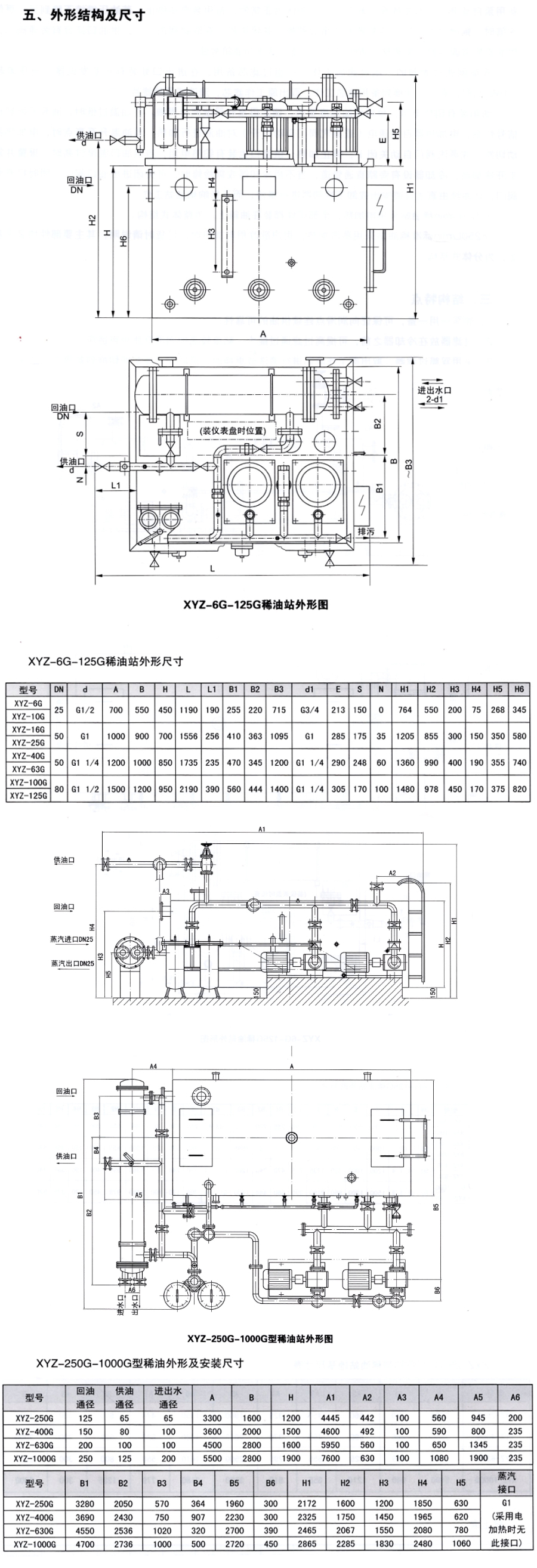

三、結構特征

1、在雙筒過濾器上裝有差壓訊號器，當過濾器進出口壓差過010—015MPa時，差壓訊號器發出報警信號，用來通知切換工作筒，以便清洗或換濾網，此裝置設計為潤滑介質先經過濾器后再經冷卻器；油粘度較高者適合。

2、在冷卻器的進水口裝有一直讀式溫度計和電磁水閥，用來觀察進水溫度和控制冷卻的通或斷。在系統的出油口處，裝有一個溫度控制器，用于控制工作油溫；當出口油溫高于某一調定溫度時，電磁水閥自動開啟，冷卻器投入工作，直到油溫，陜復正常為止。如冷卻器已投入工作，系統的油溫繼續上升，達到高溫度時，溫度控制器發出油溫過熱報警信號。當冷卻器需要換或維修時，可關閉冷卻器的進出口閥門，打開旁邊路閥門，油液即不經冷卻器直接送往潤滑點。

3、在油箱上裝有二個電接點溫度計和一個液位開關，當油箱油溫低于某一調定溫度時，人工接上電加熱器通電或蒸汽閥門開啟，對油液進行加熱，直到達到正常操作油溫為止。過40％時自動切斷電加熱器；當油箱中油液的溫度低于調定溫度時，油泵不能啟動，需對油箱中油液加熱。當油箱的液位達到上限或下，液位開關發出B警信號。

4、型號后帶“A”者為有壓力罐的裝置，可發生意外事故或突然停電時，儲存在壓力罐中的油液可作臨時壓力油源向系統短時供油，但需注意壓力罐上的一般單向閥應水平安裝，不得向下安裝(對較小的旋啟式單向閥允許向上安裝)，附圖中應作相應改變。

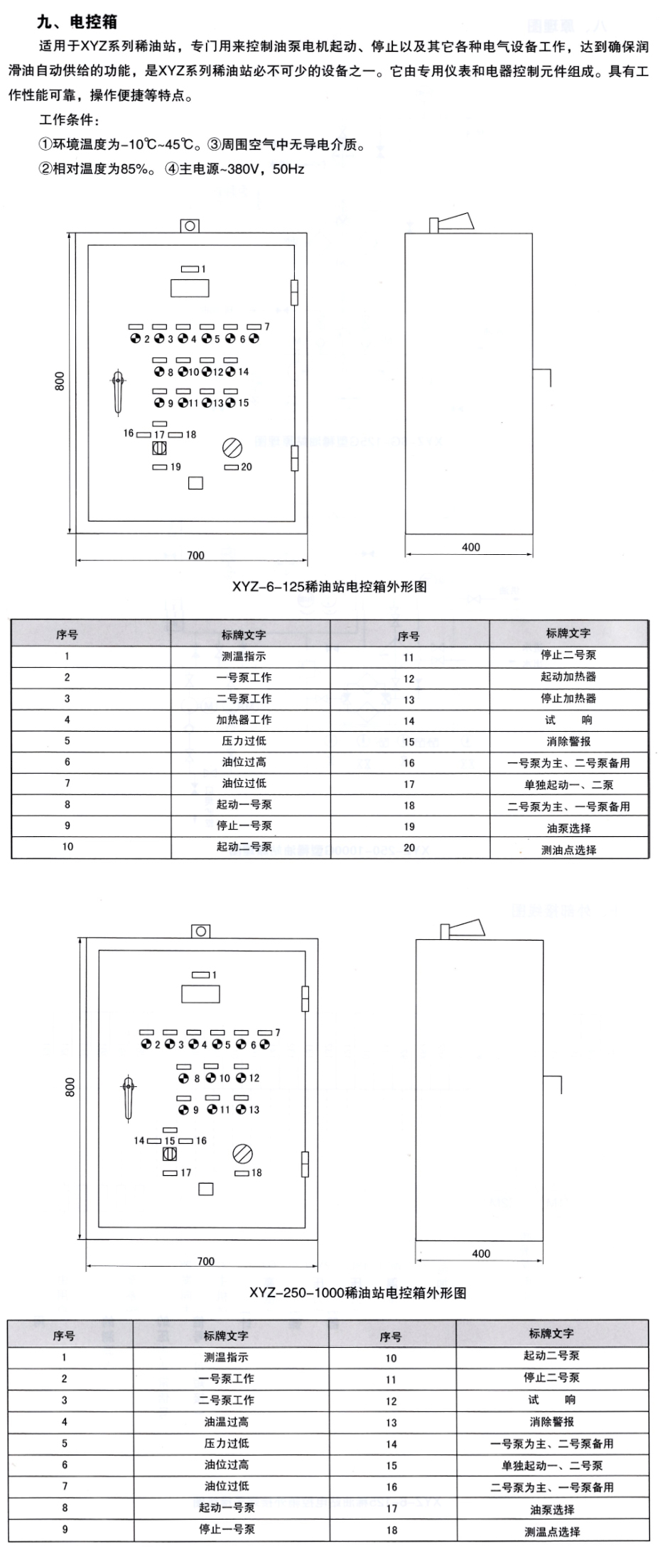

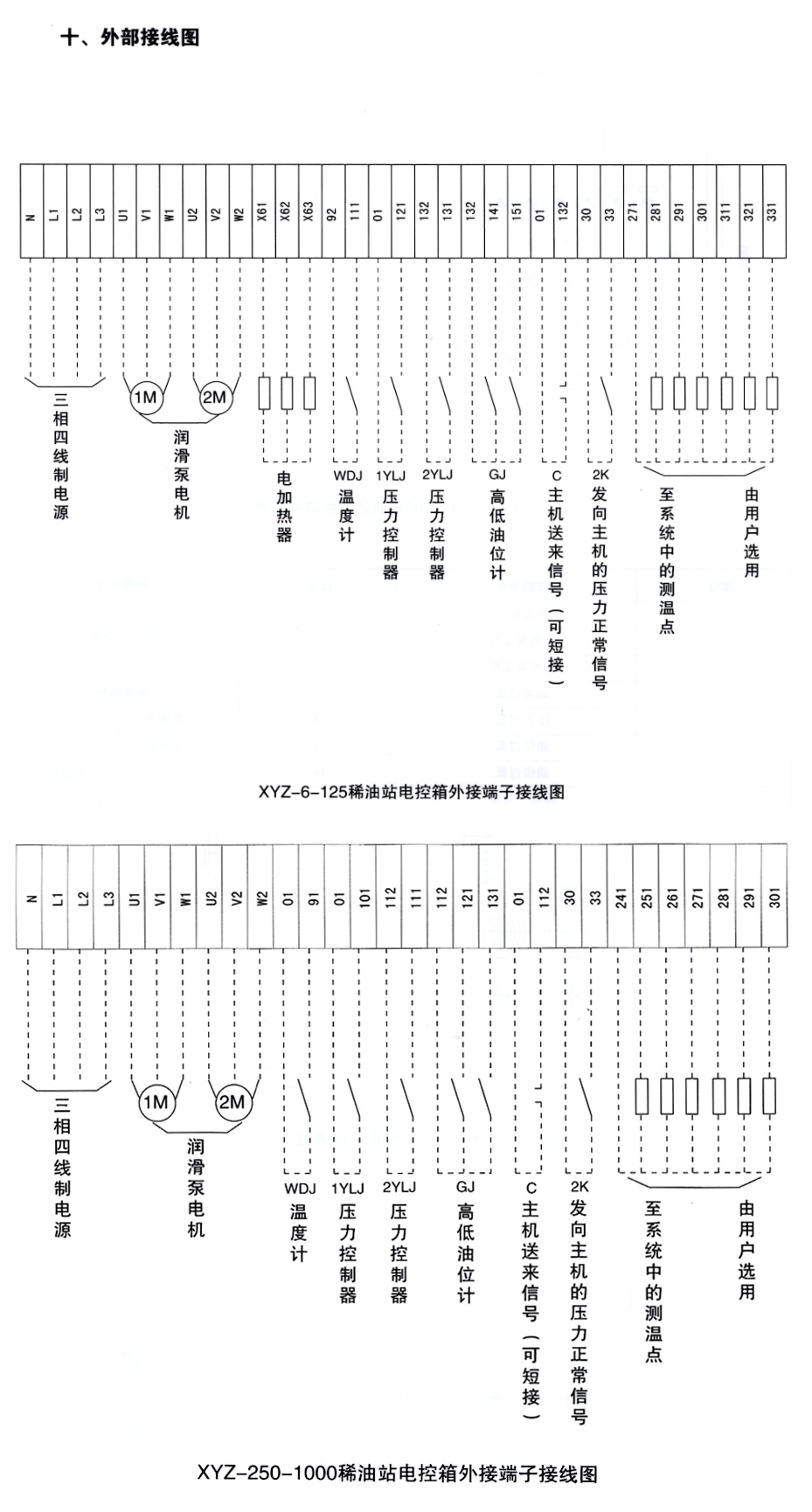

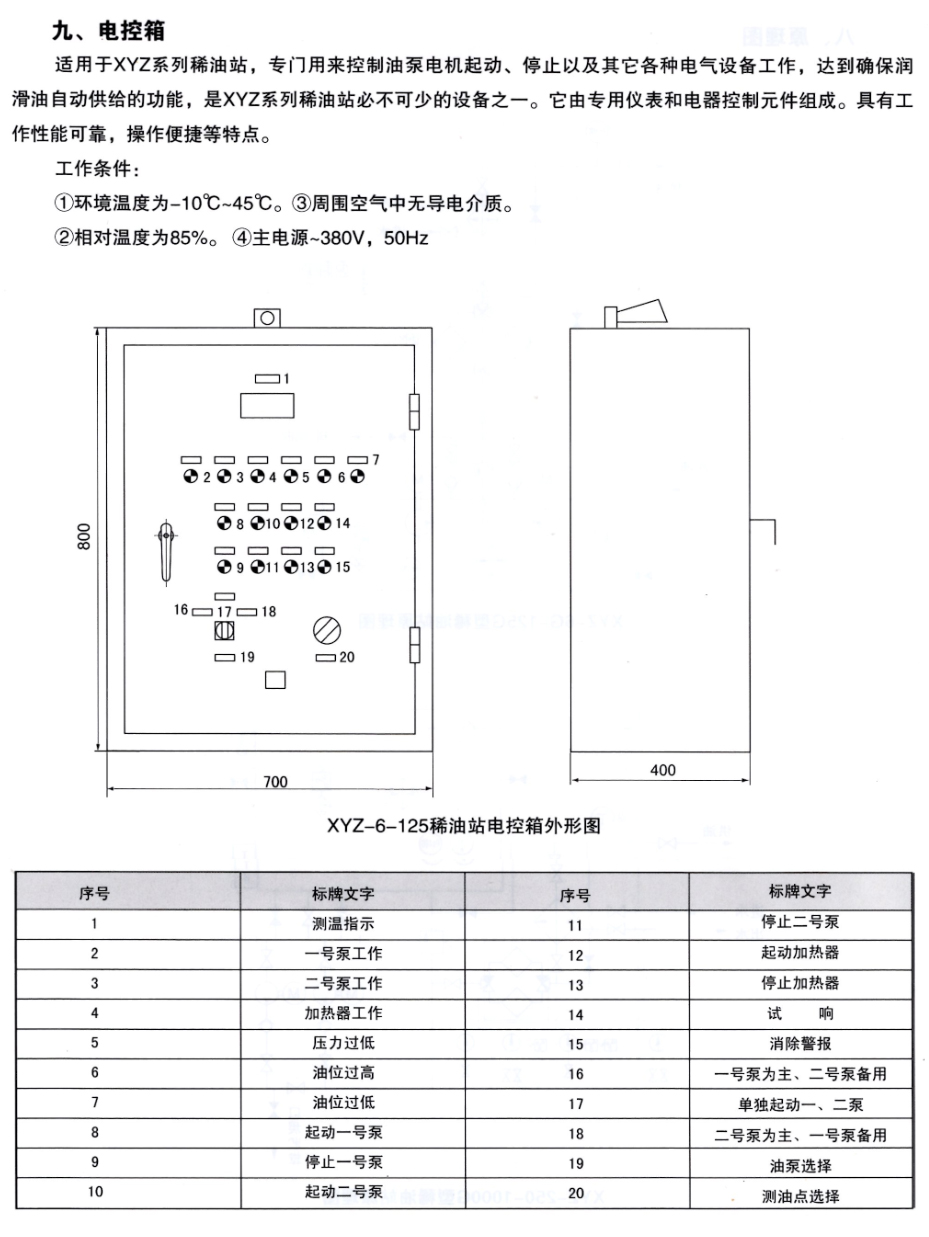

5、配有電控柜和儀表盤，觀察運行參數方便，可實現自動控制和事故報警。
