XHZ型稀油站

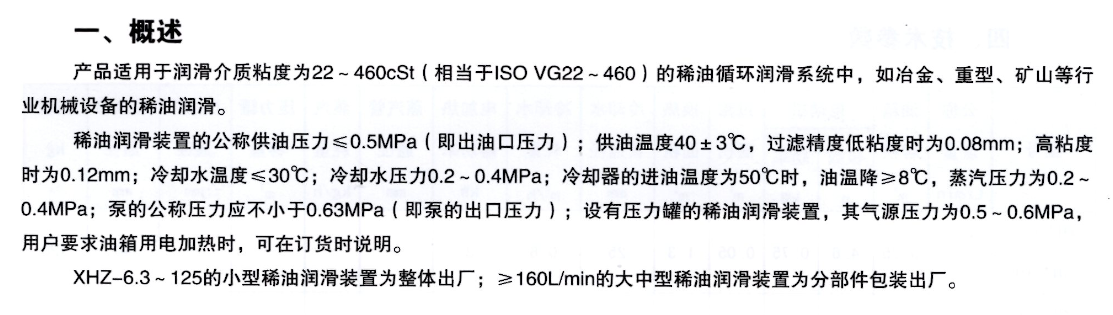

本產品適用于稀油潤滑系統中，潤滑裝置其工作介質為汽輪機油、20～25號機械油及軋鋼機油,運動粘度為N22～N460(相當ISO VG22～VG460)。

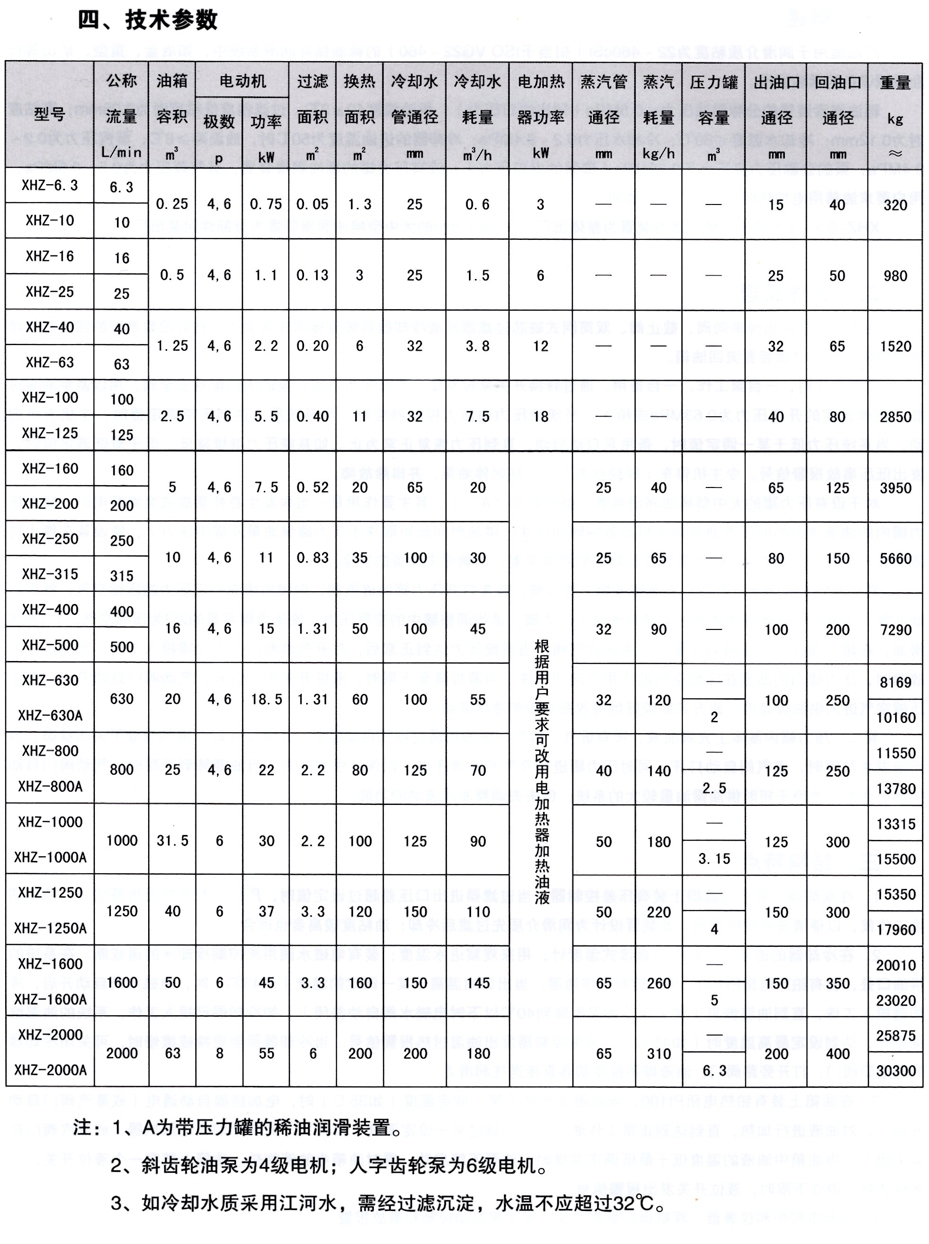

稀油站的公稱供油的壓力為0.63MPa；過濾精度0.08～0.12mm；冷卻水溫≤28℃；冷卻水壓力0.2～0.3MPa；換熱器進油溫度為50℃，溫降7～8℃；使用蒸汽加熱時蒸汽壓力為0.2～0.4MPa。

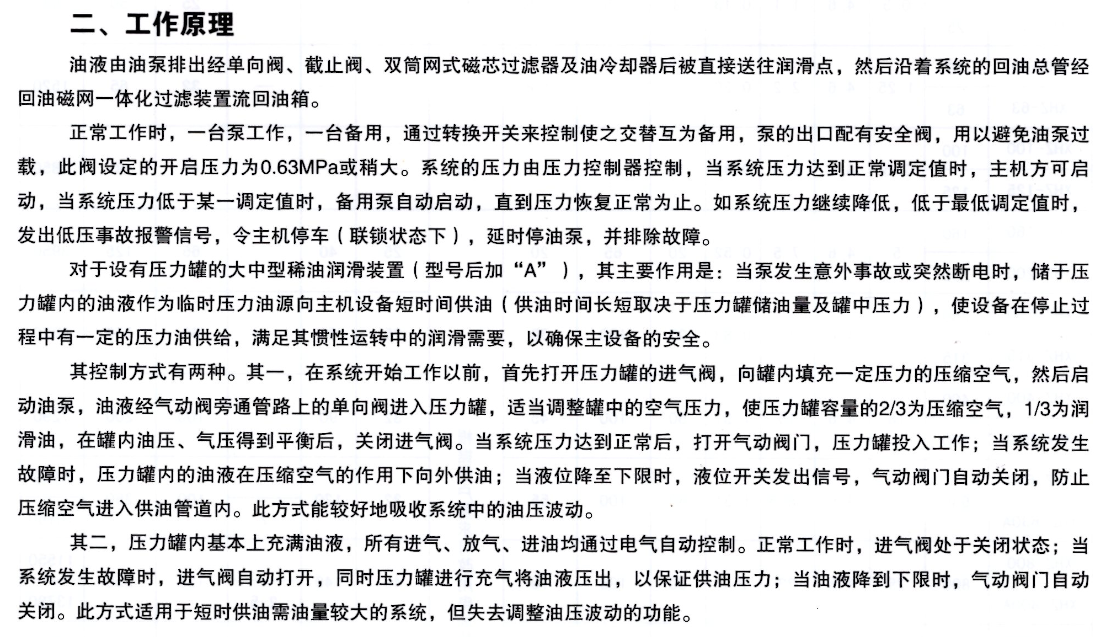

工作時，油液由齒輪泵從油箱吸出，經單向閥、雙筒網式油濾器、列管式油冷卻器，被直接送到設備的潤滑點。油站的高供油的壓力為0.4MPa，根據潤滑點的要求，通過調節使用壓力，當油站的工作壓力過調定壓力時，將自動打開，多余的油液即流回油箱。正常工作時，油泵一臺工作、一臺備用。有時設備耗油量由于某種原因需要增加時，則系統壓力下降，當降到調定值時，通過壓力控制器調節，備用泵自動開啟，與工作泵一起工作，直到壓力正常時，備用泵自動停止。若繼續下降到另一調定值時，則通過另一壓力控制器調節，發出事故警報。

雙筒網片式油濾器的一組過濾濾芯工作，一組過濾濾芯備用，在進出口處接有差壓發訊器，當壓差過0.15MPa(≥250L/min稀油站為0.15～0.1MPa)，人工切換，備用濾芯工作，取出原工作濾芯，清洗或替換濾片。

油站出油口接有壓力式電接點溫度計,根據供油溫度要求,調定比較高和比較低兩個界限。在低溫時,信號燈亮,人工開啟加熱器進行加熱,當油溫升自動切斷加熱器,停止加熱；供油口溫度高時，報警并開冷卻器。

≥250L/min稀油站，采用蒸汽加熱油箱中的潤滑油，儀表盤尚多一檢測冷卻器進出水管壓差的儀表，其主要部件均另外裝于基礎上；而≤125L/min稀油站的部件都裝在油箱上，為整體式結構。

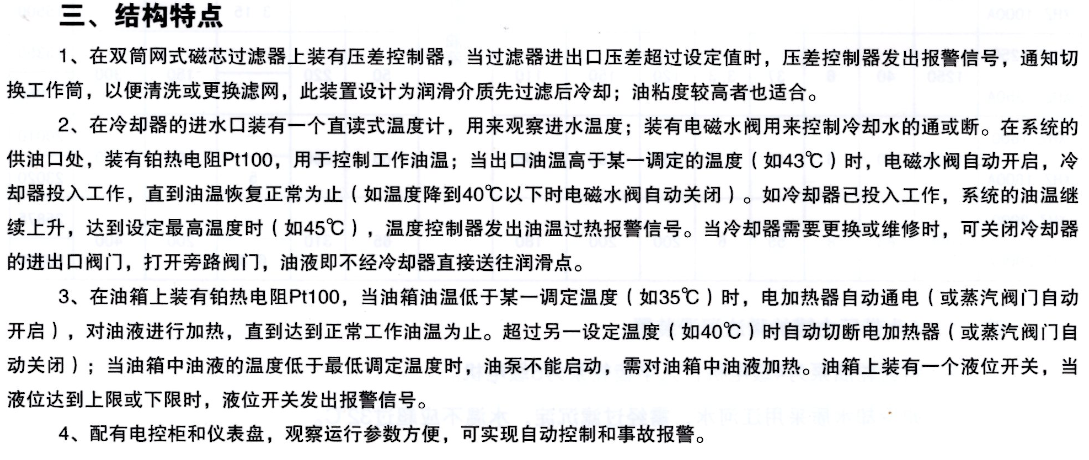

結構特點

a）設有備用油泵，可向潤滑點連續供油。

b）過濾器放在冷卻器之前，可過濾和通過能力；適合較高粘度的潤滑介質。

c）采用雙筒式過濾器，可不停車進行濾芯的清洗和替換。

d）采用列管式油冷卻器，冷卻成效好，阻力小，便于維修。

e）回油設有磁網過濾，可吸附清掃油液中鐵質微粒，油液清潔度及增加潤滑部件壽命。

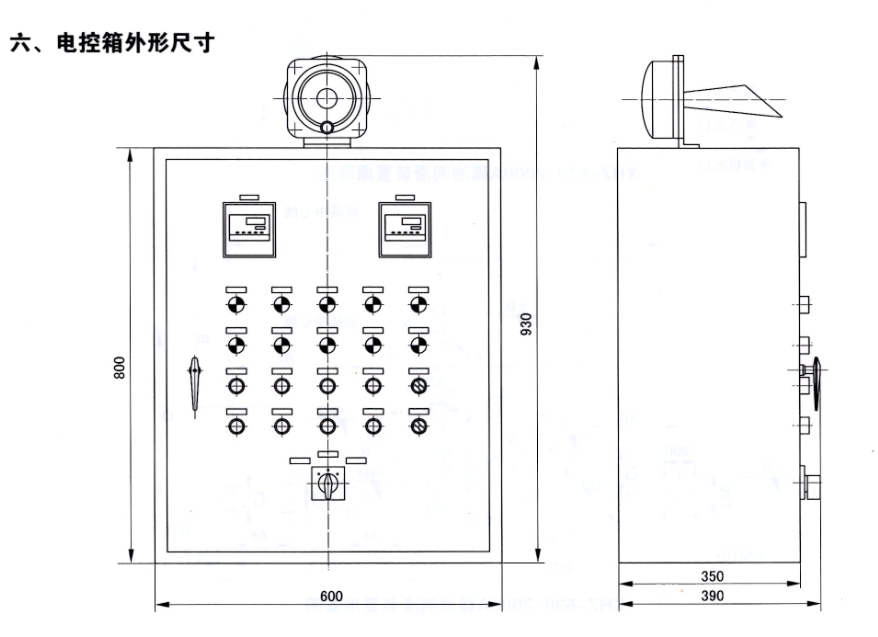

f）配有儀表盤和電控箱，觀察運行參數方便，可實現自動控制和事故報警。
